Выбор трехфазного стабилизатора начинается не с бренда и не с цены. Сначала проверяют, есть ли на объекте реальные трехфазные потребители, какая суммарная мощность по фазам, как ведет себя входное напряжение и нужен ли запас под пусковые токи. Если подобрать устройство только по цифре «380 В», можно купить стабилизатор, который формально подходит по сети, но не подходит по нагрузке и режиму работы.
Правильный подбор строится на нескольких шагах. Сначала определяют, нужен ли именно один трехфазный стабилизатор или логичнее поставить три однофазных. Затем считают мощность, смотрят диапазон входного напряжения, точность стабилизации, тип устройства, условия установки и требования к защите оборудования. Ниже разобрано, как выбрать трехфазный стабилизатор напряжения для дома, мастерской, цеха и отдельной линии.

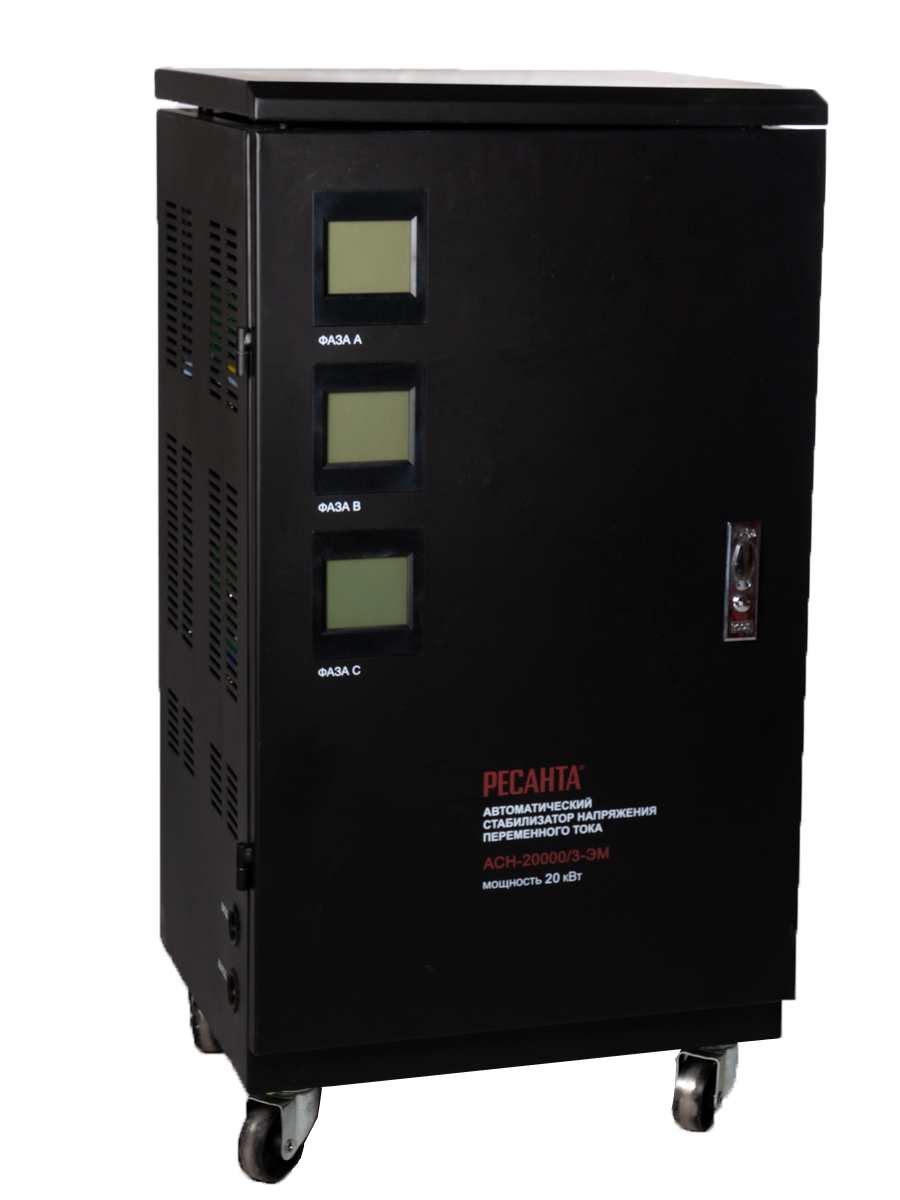

На фото: трехфазный стабилизатор напряжения в напольном исполнении.
Когда нужен трехфазный стабилизатор
Трехфазный стабилизатор нужен не всякий раз, когда на объект заведено 380 В. Ключевой вопрос другой: есть ли в системе потребители, которым нужен именно трехфазный режим питания. Это могут быть станки, компрессоры, насосы, электродвигатели, вентиляционные системы, подъемное оборудование и часть промышленной электроники.
Если на объекте есть только обычные линии 220 В, распределенные по трем фазам, выбор может быть другим. В такой ситуации нередко рассматривают схему из трех однофазных устройств. Но если в доме, на производстве или в мастерской есть настоящая трехфазная нагрузка, общий трехфазный стабилизатор обычно оказывается логичнее и безопаснее.
Для объектов, где защищают общий ввод, лучше сразу смотреть трехфазные стабилизаторы напряжения 380 В. Если задача связана с отдельным оборудованием, полезно держать в голове, что чувствительными к качеству питания бывают не только компьютеры и серверы, но и лазерные станки, компрессорное оборудование и сварочные аппараты.
Важно! Наличие трех фаз на вводе не означает, что всегда нужен один трехфазный прибор. Сначала проверяют тип нагрузки. Именно он определяет схему защиты.
Один трехфазный или три однофазных
Это главный вопрос почти во всех материалах конкурентов. И он действительно решающий. Пользователь часто видит ввод 380 В и сразу ищет трехфазные модели. Но на практике выбор зависит от того, как распределена нагрузка и есть ли потребители на 380 В.
Когда лучше один трехфазный стабилизатор
Один общий прибор нужен, если в системе есть трехфазные двигатели, компрессоры, станки и другая нагрузка, которая не должна работать при перекосе или пропадании одной из фаз. Такой вариант удобен и тогда, когда нужно держать под контролем весь ввод целиком, а не отдельные бытовые линии.
Когда подходят три однофазных стабилизатора
Если на объекте нет трехфазных потребителей, а все нагрузки однофазные, но разведены по разным фазам, часто рациональнее ставить три отдельных однофазных стабилизатора. Это дает большую гибкость. Можно подобрать мощность на каждую фазу отдельно. Можно заменить одно устройство, не трогая остальные. Иногда это удобнее для частного дома с неравномерной нагрузкой.

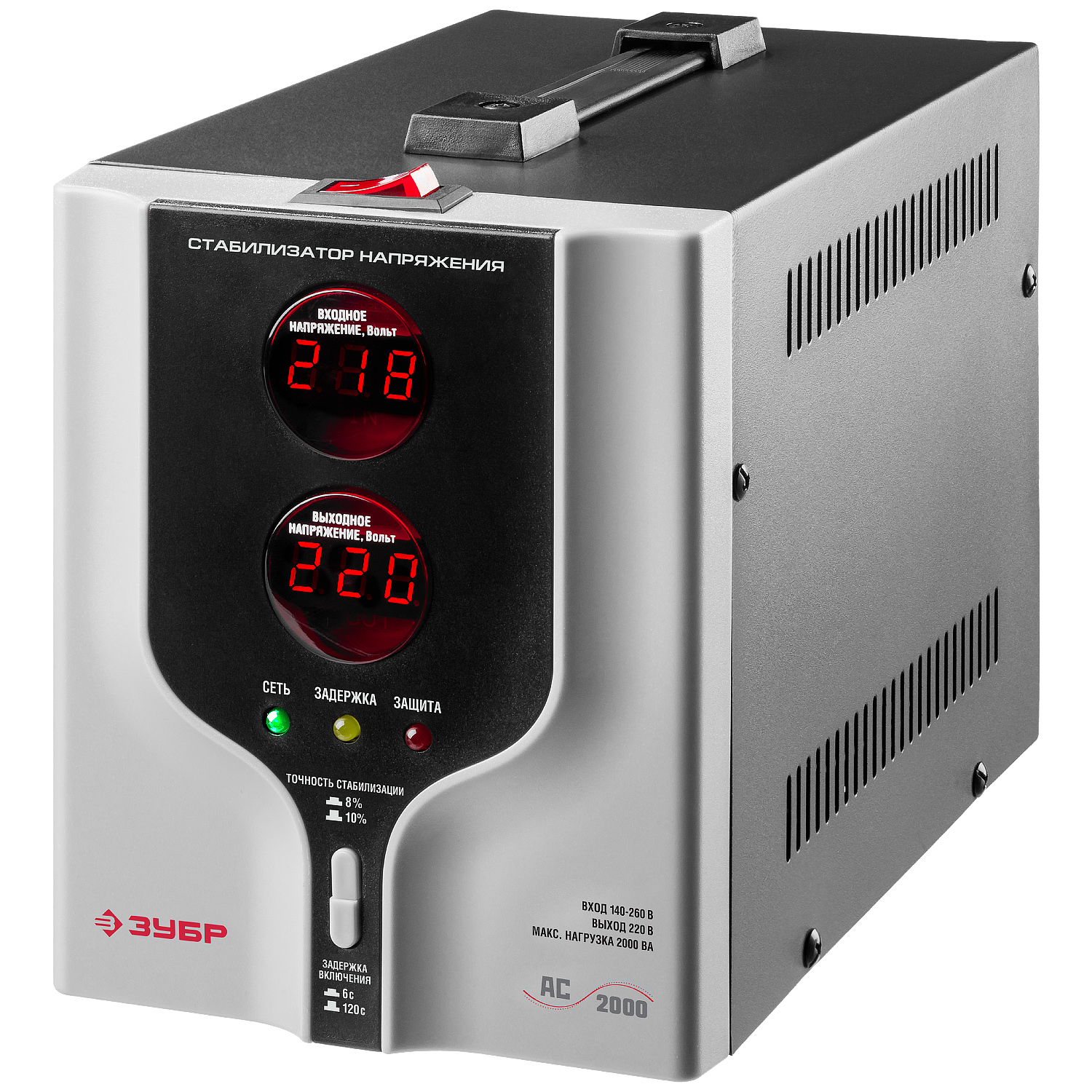

На фото: компактный однофазный стабилизатор напряжения для отдельной линии.
Для бытовых и локальных задач как раз используют компактные однофазные решения. Но в статье о выборе трехфазного стабилизатора важно помнить простое правило: если нужно защитить насосную станцию, промышленный компрессор, лазерный станок с трехфазным вводом или общий силовой ввод объекта, ориентируются именно на трехфазные устройства.
| Сценарий | Что обычно подходит | Почему |
|---|---|---|
| Есть трехфазные станки или двигатели | Один трехфазный стабилизатор | Нужен контроль всех фаз и защита 380 В нагрузки |
| Только бытовые линии 220 В | Три однофазных стабилизатора | Проще балансировать мощность по фазам |
| Частный дом с котлом, насосами и бытовой техникой | Зависит от схемы нагрузки | Сначала смотрят, есть ли реальные потребители 380 В |
| Цеховой ввод или отдельная линия под оборудование | Трехфазные модели | Выше требования к стабильности питания и защите |
Какие типы стабилизаторов бывают
Следующий шаг — понять тип стабилизации. На рынке чаще всего встречаются электромеханические, релейные, тиристорные и инверторные решения. У каждого типа свой режим работы, точность, скорость реакции и цена.
Электромеханические
Такие стабилизаторы регулируют напряжение плавно. Они ценятся за хорошую точность и понятную конструкцию. Для трехфазной сети это частый выбор там, где нужна стабильная работа под длительной нагрузкой и нет экстремально резких скачков. В линейке компании Промышленное оборудование к этому типу относятся модели серии TNS и часть решений SBW.
Релейные
Релейные модели обычно дешевле и проще. Они хорошо подходят для отдельных бытовых линий, котлов, насосов, освещения и техники без жестких требований к точности. Но для трехфазной промышленной нагрузки их рассматривают не всегда. Здесь нужно смотреть не только цену, но и характер скачков, чувствительность оборудования и пусковые токи.
Тиристорные и электронные
Эти устройства работают быстро и не имеют механических контактов в привычной логике реле. Их выбирают там, где важны скорость реакции, надежность и более тихий режим работы. Такие модели часто дороже, но для чувствительной электроники это бывает оправдано.
Инверторные
Инверторный стабилизатор дает высокую точность выходного напряжения и хорошо подходит для чувствительной нагрузки. Но при выборе трехфазного решения важно смотреть не только на красивую точность, а на полную совместимость с объектом, пусковыми токами и режимом эксплуатации.

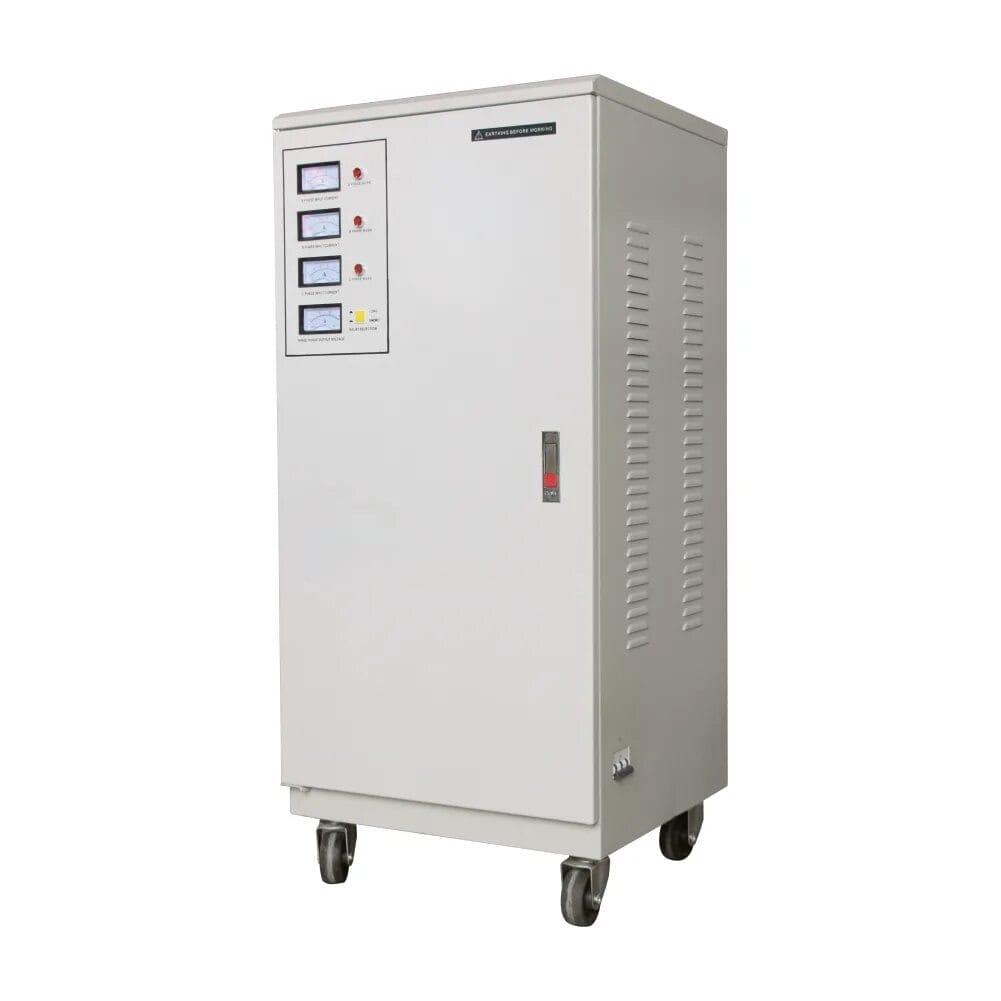

На фото: трехфазный электромеханический стабилизатор напряжения в шкафном корпусе.
Для выбора типа полезно отталкиваться не от рекламы, а от сценария. Если сеть «плавает» плавно, а нагрузка длительная и серьезная, электромеханические устройства часто показывают себя хорошо. Если важна очень быстрая реакция, смотрят электронные решения. Если задача локальная и бюджет ограничен, рассматривают релейные модели для отдельных линий.
Как рассчитать мощность правильно
Мощность — самый частый источник ошибки. Пользователь суммирует паспортные киловатты и на этом останавливается. Но для трехфазного стабилизатора этого мало. Нужно учитывать не только активную, но и полную мощность, а также пусковые токи двигателей и кратковременные перегрузки.
Если в паспортах оборудования часть значений указана в кВт, а часть в кВА, ориентируются аккуратно и не сводят все к одной цифре «на глаз». Для двигателей, компрессоров, насосов и станков всегда нужен запас. Без него стабилизатор будет работать на пределе, уходить в защиту и сокращать ресурс.
Простой порядок расчета
Обычно действуют по такому алгоритму:
- Составляют список всех потребителей по фазам.
- Считают суммарную рабочую мощность.
- Отдельно отмечают двигатели и пусковые нагрузки.
- Добавляют запас не меньше 20–30%.
- Проверяют, как распределена нагрузка по фазам.
Если стабилизатор выбирают для объекта со станками, компрессорами и вентиляцией, запас часто нужен еще больше. Чем тяжелее пуск, тем осторожнее должен быть расчет.
Обратите внимание. Если стабилизатор выбран ровно «впритык» по мощности, он может не выдержать нормальный рабочий пуск двигателя, хотя по паспорту вроде бы подходит.
Как выбрать диапазон входного напряжения
Второй критичный параметр — диапазон входного напряжения. Именно он показывает, при каких просадках и скачках устройство продолжит стабилизацию, а не отключится. Для проблемной сети это иногда даже важнее, чем запас по мощности.
Если объект находится в зоне с глубокими просадками, нужно брать модель с достаточно широким рабочим диапазоном. Иначе стабилизатор просто не сможет выполнять свою главную задачу. Для реального выбора смотрят не на средние цифры, а на измерения по каждой фазе в часы пиковых нагрузок.
В линейке компании Промышленное оборудование диапазоны заметно различаются. У модели ACH-20 000/3 рабочий входной диапазон указан как 260–420 VAC, у TNS-20KVA — 270–430 VAC, а у серии SBW — 320–430 VAC. Эти цифры сразу показывают, что модели рассчитаны на разные сценарии работы.
На какие характеристики смотреть кроме мощности
Чтобы выбрать трехфазный стабилизатор правильно, одних параметров «кВт» и «диапазон входного» недостаточно. Есть еще несколько характеристик, которые напрямую влияют на результат.
Точность стабилизации
Чем чувствительнее оборудование, тем важнее точность. Для электроники, ЧПУ, блоков управления и части промышленной техники это критично. Для менее требовательной нагрузки допустимы более «широкие» значения.
Скорость реакции
Если в сети бывают резкие скачки, медленная регулировка может не успеть сгладить провал или всплеск. Тогда смотрят тип стабилизатора и его поведение в динамике.
Перекос фаз
Для трехфазной сети это важнейший параметр. Хороший прибор не только стабилизирует напряжение, но и контролирует работу по каждой фазе. Это особенно важно для двигателей и линий с неравномерной нагрузкой.
КПД, шум и охлаждение
Для дома, сервера, мастерской и производства требования разные. Где-то важна тишина. Где-то важнее перегрузочная способность. Где-то нужна естественная вентиляция, а где-то допустимо принудительное охлаждение. Эти параметры нельзя игнорировать, если оборудование будет работать постоянно.

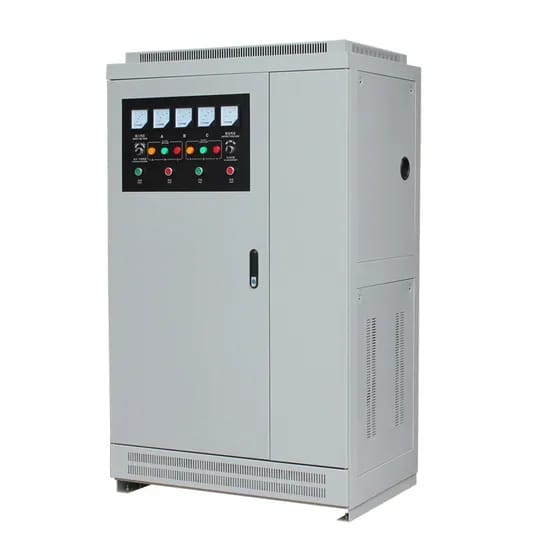

На фото: мощный трехфазный стабилизатор напряжения для цеха или общего ввода.
| Параметр | Что показывает | Когда особенно важен |
|---|---|---|
| Мощность | Сколько нагрузки выдержит устройство | Всегда, особенно при двигателях и компрессорах |
| Диапазон входного напряжения | При каких отклонениях стабилизатор продолжит работу | При просадках и скачках в сети |
| Точность стабилизации | Насколько ровным будет напряжение на выходе | Для ЧПУ, электроники, автоматики |
| Тип стабилизации | Как именно регулируется напряжение | При выборе между ценой, скоростью и точностью |
| Условия эксплуатации | Где и как прибор может работать | Для улицы, цеха, пыльного помещения, серверной |
Что учитывать по установке и условиям работы
Даже правильно выбранный стабилизатор может работать плохо, если его поставили в неподходящее место. Поэтому перед покупкой смотрят не только на электрические параметры, но и на монтаж.
Для мощных трехфазных моделей важны габариты, масса, способ установки, доступ к клеммам, вентиляция и температура окружающей среды. Шкафные стабилизаторы обычно ставят на горизонтальную поверхность и оставляют место для обслуживания. Для объектов с пылью, масляным туманом и агрессивной средой требования строже.
У серии TNS и SBW прямо отмечены ограничения по окружающей среде. Для них важны нормальная вентиляция, отсутствие сильной запыленности и корректный температурный режим. Поэтому стабилизатор выбирают сразу вместе с местом установки, а не «куда потом влезет».
Если объект покупает технику на долгий срок, полезно заранее открыть страницы гарантии, доставки и контактов. Для мощного электротехнического оборудования сервис и логистика влияют на выбор почти так же сильно, как паспортные характеристики.
Какие модели подходят для разных задач
Подбор проще, когда есть понятные сценарии. Ниже не рейтинг, а логика выбора по классу нагрузки.
Для небольшого объекта или умеренной трехфазной нагрузки
Подходят модели уровня ACH-20 000/3 или TNS-20KVA. Это вариант, когда на объекте есть три фазы, но нет сверхтяжелой промышленной нагрузки.
Для мастерской, сервиса или участка с более серьезной техникой
Часто выбирают 40–80 кВА с учетом запаса по нагрузке и более стабильной работы под длительным режимом. Здесь уже особенно важны точность, охлаждение, контроль каждой фазы и условия установки.
Для цехового ввода и мощных потребителей
Для производства, где есть станки, компрессоры и двигатели, смотрят шкафные решения уровня SBW-250KVA и выше. У таких моделей другой класс задачи: общий ввод, высокая суммарная мощность, серьезный рабочий ток и повышенные требования к условиям эксплуатации.

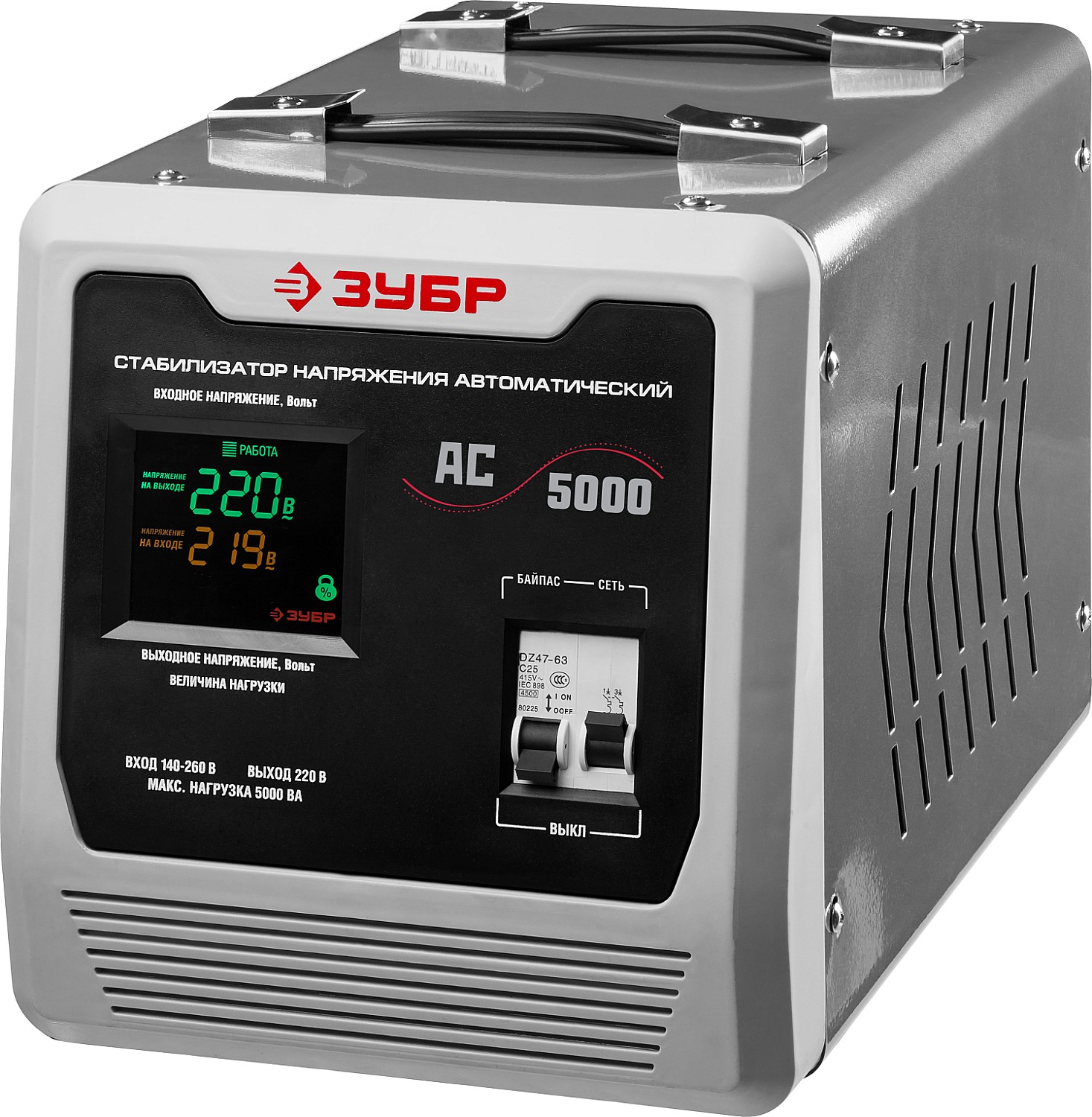

На фото: однофазный стабилизатор напряжения с цифровым дисплеем и байпасом.
Если же задача сводится к защите отдельных бытовых линий, а не общего ввода, рациональнее смотреть компактные однофазные устройства. Они удобны для отдельных групп техники, но не заменяют полноценное трехфазное решение там, где оно действительно требуется.
Правильный выбор трехфазного стабилизатора — это не поиск самой дорогой модели, а совпадение пяти параметров: тип нагрузки, мощность, диапазон входного напряжения, точность стабилизации и условия установки. Если эти пункты определены заранее, подобрать устройство под дом, мастерскую или производство становится заметно проще.
Частые ошибки при выборе
Ошибки здесь повторяются из года в год. Пользователь видит «380 В» и берет первый попавшийся прибор. Или наоборот — переплачивает за запас, который никогда не будет использован.
- Выбор только по номинальной мощности без учета пусковых токов.
- Игнорирование диапазона входного напряжения.
- Путаница между одним трехфазным и тремя однофазными устройствами.
- Покупка бытовой модели под промышленную нагрузку.
- Выбор без проверки перекоса фаз и распределения потребителей.
- Игнорирование условий монтажа, шума и охлаждения.
- Покупка без учета сервиса, гарантии и доступности обслуживания.
Самая дорогая ошибка — считать, что стабилизатор решит любую проблему сети. Он защищает оборудование от перепадов напряжения, но не заменяет грамотную электрику, нормальное заземление, корректный автомат и проверенную схему распределения нагрузки.
Частые вопросы
Когда нужен именно трехфазный стабилизатор, а не три однофазных?
Когда на объекте есть реальные трехфазные потребители: станки, компрессоры, насосы, двигатели, силовые линии 380 В. Если нагрузка состоит только из однофазных линий, возможна схема из трех отдельных устройств.
Что важнее: мощность или диапазон входного напряжения?
Оба параметра критичны. Недостаток мощности приведет к перегрузке, а слишком узкий диапазон входного напряжения не позволит прибору нормально работать при реальных просадках и скачках сети.
Какой запас по мощности нужен?
Для большинства задач закладывают запас 20–30%, а для двигателей, компрессоров и другого оборудования с пусковыми токами запас может быть больше. Точный расчет зависит от состава нагрузки.
Подойдет ли трехфазный стабилизатор для частного дома?
Да, если у дома трехфазный ввод и есть нагрузка, которой действительно нужен режим 380 В, либо требуется защита всего ввода. Если в доме только линии 220 В, часто рассматривают три однофазных стабилизатора.
Какой тип стабилизатора выбрать для чувствительной электроники?
Для чувствительной электроники особенно важны точность стабилизации, скорость реакции и стабильность выходного напряжения. Поэтому тип выбирают не по одному названию, а по совокупности параметров и требованиям оборудования.
