Трехфазный стабилизатор напряжения подключают не к розетке, а в стационарную схему после вводного автомата и до нагрузки. Для правильной работы нужны подходящая мощность, корректная схема, отдельный автомат, заземление, верное сечение кабеля и проверка каждой фазы перед первым запуском. Ошибка в одном из этих пунктов может привести не к стабилизации, а к аварийному отключению или выходу оборудования из строя.
Ниже разобран практический порядок подключения: когда нужен именно трехфазный стабилизатор, где его ставить, как подготовить место, что учитывать по фазам и байпасу, как выполнить первый пуск и какие ошибки встречаются чаще всего. Материал подходит для частного дома, мастерской и небольшого производства, но сам монтаж 380 В должен выполнять квалифицированный электрик.

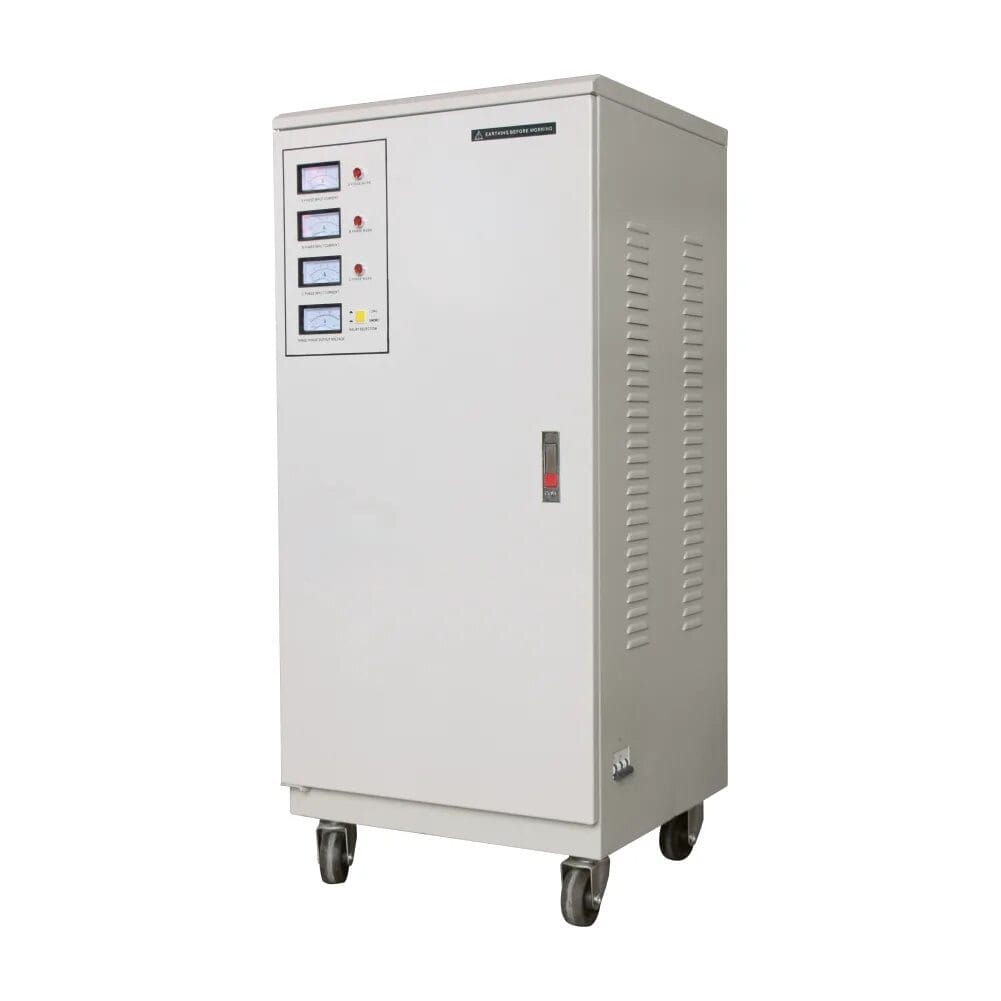

На фото: трехфазный стабилизатор напряжения в напольном исполнении.
Когда нужен именно трехфазный стабилизатор
Трехфазный стабилизатор нужен там, где ввод выполнен на 380 В и в системе есть трехфазные потребители. Это может быть станок, компрессор, насос, серверная стойка, производственная линия, вентиляция или весь ввод дома с распределением по трем фазам.
Если в доме или на объекте есть только однофазные нагрузки 220 В, иногда вместо одного общего прибора используют три однофазных стабилизатора. Такой вариант встречается часто. Но он подходит не всегда. Если в схеме есть оборудование, которому нужен именно трехфазный ввод, требуется полноценное трехфазное решение или комплект из трех однофазных устройств с контролем перекоса и пропадания фаз.
До покупки полезно сравнить трехфазные стабилизаторы напряжения 380 В по мощности, диапазону входного напряжения и типу стабилизации. Для небольших и средних нагрузок можно смотреть модели уровня Ресанта ACH-20 000/3, а для линии или цехового ввода — более мощные устройства серии TNS и SBW.
Важно! Если на объекте есть трехфазный двигатель, компрессор или станок, нельзя выбирать схему только по принципу «ввод 380 В». Сначала проверяют паспорт нагрузки, допустимый перекос фаз и требования производителя оборудования.
Что проверить до подключения
Подключение начинают не с клемм, а с расчета. Сначала определяют суммарную мощность нагрузки, пусковые токи, тип потребителей и реальный диапазон входного напряжения. Без этого нельзя правильно выбрать ни стабилизатор, ни автомат, ни кабель.
Далее проверяют несколько обязательных пунктов. Если один из них пропущен, монтаж может оказаться формально правильным, но рабочая схема будет нестабильной.
- Номинальная и пиковая мощность нагрузки по каждой фазе.
- Наличие трехфазных потребителей и их паспортные требования.
- Сечение кабеля и допустимый ток линии.
- Состояние вводного автомата, счетчика и щита.
- Наличие рабочего заземления.
- Температура, пыль и вентиляция в месте установки.
- Нужен ли ручной или автоматический байпас.
При выборе места и схемы учитывают не только дом. Для мастерской или производственного участка важно, чтобы стабилизатор защищал именно ту линию, где скачки напряжения опасны для станков, блоков питания, электроники и приводов.
На фото: трехфазный стабилизатор напряжения в шкафном исполнении для стационарной установки.
Где устанавливать стабилизатор
Трехфазный стабилизатор стараются ставить как можно ближе к вводному щиту. Тогда кабельная трасса получается короче, падение напряжения меньше, а схема подключения проще для обслуживания.
Место должно быть сухим, проветриваемым и доступным для осмотра. Нельзя ставить оборудование вплотную к стене, в запыленной зоне, рядом с источниками влаги, агрессивных паров и сильного нагрева. Для шкафных моделей особенно важна вентиляция. Для напольных — ровное основание и нормальный проход вокруг корпуса.
Что важно при выборе места
Чем мощнее устройство, тем строже требования к монтажу. У мощных моделей выше ток, больше кабель, тяжелее корпус и заметнее тепловыделение. Поэтому выбор места установки всегда связан с мощностью стабилизатора, типом корпуса и способом обслуживания.
- Рядом должен быть вводной щит или распределительный шкаф.
- Должен оставаться доступ к клеммам и панели индикации.
- Нужно предусмотреть место для автомата и байпаса.
- Следует оставить зазор для охлаждения корпуса.
- Нельзя ставить прибор в сырое или неотапливаемое место без защиты.
Если объект небольшой, а нагрузка распределена по зонам, иногда рациональнее защитить не весь ввод, а только критичную линию. Но это уже зависит от задачи и схемы электроснабжения.
Какие схемы подключения используют
На практике встречаются две базовые схемы. Первая — один трехфазный стабилизатор на весь ввод. Вторая — три однофазных стабилизатора на каждую фазу отдельно. Обе схемы применяются. Но выбирать между ними нужно по типу нагрузки, а не по привычке монтажника.
Ниже показана упрощённая логика подключения. Она помогает быстро понять место стабилизатора в цепи: после вводного автомата и до щита нагрузки, с возможностью сервисного обхода через байпас.
На схеме: типовое подключение трёхфазного стабилизатора после вводного автомата, с байпасом и выходом на щит нагрузки.
Один трехфазный стабилизатор на весь объект
Такая схема удобна, когда нужно защитить общий ввод, а в сети есть трехфазные потребители. Устройство подключают после вводного автомата и до группы нагрузок. На вход заводят три фазы, нулевой провод и заземление по схеме производителя. На выходе стабилизированное питание уходит в щит нагрузки.
Три однофазных стабилизатора
Такое решение применяют, когда трехфазных потребителей нет, а нагрузка разбита по трем фазам как набор однофазных линий. Схема может быть удобнее по ремонту и иногда проще по подбору мощности на каждую фазу. Но при наличии реальной трехфазной нагрузки такой вариант подходит не всегда.
| Схема | Когда подходит | Плюсы | Ограничения |
|---|---|---|---|
| Один трехфазный стабилизатор | Есть трехфазные потребители, нужен общий ввод 380 В | Одна система, единая защита, проще контроль | Выше требования к месту, массе и стоимости |
| Три однофазных стабилизатора | Нагрузка по фазам однофазная, без критичных 380 В потребителей | Гибкая схема, можно настраивать фазы отдельно | Нужен контроль перекоса и правильная логика работы |
Для большинства задач подключение делают через вводной автомат, а для обслуживания добавляют байпас. Это позволяет отключать стабилизатор без полной остановки объекта.
На фото: мощный трехфазный стабилизатор напряжения для линии или общего ввода.
Порядок подключения по шагам
Сам порядок подключения должен выполняться только после полного снятия напряжения и проверки отсутствия фазы. На 380 В ошибки стоят дороже, чем в обычной розеточной схеме. Поэтому монтаж делают по паспорту конкретной модели и по проекту щита, если он есть.
Общая последовательность выглядит так:
- Отключить питание на вводе и убедиться, что линия обесточена.
- Проверить схему из паспорта именно этой модели.
- Установить стабилизатор на подготовленное место.
- Подвести входные кабели от вводного автомата.
- Подключить три фазы, ноль и заземление на входные клеммы.
- Подключить выходные линии на щит нагрузки.
- Установить байпас, если он предусмотрен схемой.
- Проверить затяжку клемм и маркировку проводов.
- Выполнить контрольный пуск без полной нагрузки.
- Проверить входное и выходное напряжение по каждой фазе.
Ключевой момент здесь простой: очередность фаз на входе и выходе не должна быть перепутана. Особенно это важно, если после стабилизатора стоят электродвигатели, насосы, компрессоры и другие трехфазные потребители. Ошибка по чередованию фаз может привести не просто к сбою, а к неправильному направлению вращения или аварии нагрузки.
Еще одна типичная точка ошибки — нулевой провод. Его нельзя подключать «по памяти» или по аналогии с другой схемой. Нужно строго следовать клеммной маркировке и схеме конкретного устройства.
Зачем нужны байпас, автомат и заземление
Подключение трехфазного стабилизатора без автомата и заземления нельзя считать нормальным монтажом. Автомат защищает линию и дает безопасное отключение. Заземление снижает риск поражения током и помогает системе защиты работать правильно. Байпас нужен для обслуживания, ремонта и временного обхода стабилизатора.
Что дает байпас
Через байпас нагрузку можно временно перевести на прямое питание сети. Это удобно, когда требуется ремонт, проверка или замена прибора. Для объекта это означает меньше простоя. Но байпас не отменяет защиту от скачков напряжения. Он нужен именно как сервисный режим.
Почему важен отдельный автомат
Вводной автомат защищает линию в целом, но сам стабилизатор часто требует отдельного коммутационного аппарата по схеме производителя. Это упрощает обслуживание и помогает корректно запускать систему по шагам.
Зачем проверять заземление
Если заземление выполнено плохо, корпусное оборудование и электронные блоки остаются без нормальной защиты. Особенно это критично там, где кроме стабилизатора подключены станки, приводы, ИБП, газовые котлы, серверные блоки питания и другая чувствительная техника.
На фото: стабилизатор напряжения для подключения после вводного автомата и до щита нагрузки.
Обратите внимание. Подключение без байпаса не всегда является ошибкой, но для мощного стационарного устройства такой режим неудобен. Любое обслуживание потребует полного отключения нагрузки.
Что проверить перед первым запуском
Даже если монтаж выполнен аккуратно, первый запуск всегда делают поэтапно. Сначала проверяют клеммы, маркировку, отсутствие перекоса по соединениям и надежность затяжки. Затем включают питание без полной нагрузки и снимают измерения.
Перед вводом в работу обычно смотрят:
- соответствие входных фаз и нулевого проводника схеме;
- наличие заземления на корпусе;
- надежность клеммных соединений;
- напряжение на входе и на выходе по каждой фазе;
- наличие индикации и отсутствие аварийного режима;
- реакцию прибора на подключение нагрузки.
Если параметры в норме, нагрузку подключают постепенно. Это особенно важно для объектов с большой суммарной мощностью и тяжелым пуском оборудования. Плавный ввод позволяет увидеть проблему до того, как в схему вернется весь ток линии.
При покупке полезно заранее уточнить условия гарантии, доставки и возможность консультации через контакты компании Промышленное оборудование. Для стационарной техники это важнее, чем кажется: вопросы по запуску и эксплуатации обычно возникают уже после монтажа.
На фото: шкафный стабилизатор напряжения для подключения на общий трехфазный ввод.
Частые ошибки при монтаже
Ошибки повторяются от объекта к объекту. Их легко перечислить заранее, потому что большинство проблем возникает не из-за редкой поломки, а из-за типовых монтажных просчетов.
- Выбор мощности без учета пусковых токов.
- Подключение без отдельного автомата и байпаса.
- Неправильное сечение кабеля.
- Перепутанные фазы на входе и выходе.
- Ошибки в подключении нуля и заземления.
- Монтаж в тесном или пыльном помещении без вентиляции.
- Запуск сразу под полной нагрузкой.
- Попытка подключить схему без сверки с паспортом прибора.
Отдельно стоит упомянуть выбор места. Иногда стабилизатор ставят далеко от щита только потому, что там есть свободный угол. Это неудобно для обслуживания и увеличивает длину силовой трассы. В результате монтаж становится сложнее, а соединений в системе больше.
Как выбрать модель под задачу
Выбор делают не по названию бренда, а по режиму работы. Для дома, мастерской и цеха важны разные параметры. Где-то решает диапазон входного напряжения. Где-то — запас по мощности. Где-то — напольный корпус и возможность сервисного доступа.
Для относительно компактных задач подходят модели с умеренной мощностью и понятным вводом, например ACH-20 000/3. Для серьезной нагрузки и длительной работы чаще смотрят устройства типа TNS-60KVA или SBW-250KVA. Важнее всего, чтобы мощность, диапазон входного напряжения, тип стабилизации и условия монтажа совпадали с задачей объекта.
Правильное подключение трехфазного стабилизатора начинается с расчета нагрузки и проверки схемы, а не с затяжки первой клеммы. Если на объекте есть трехфазные станки, компрессоры, котлы или ввод на весь дом, безопаснее сначала подобрать модель, затем сверить схему с паспортом и только после этого выполнять монтаж.
Частые вопросы
Можно ли подключить трехфазный стабилизатор самостоятельно?
Теоретически схема понятна, но практический монтаж 380 В должен выполнять квалифицированный электрик. Ошибка по фазам, нулю, заземлению или автомату может привести к аварии, поражению током или повреждению нагрузки.
Где ставят стабилизатор: до счетчика или после?
В бытовых и коммерческих схемах стабилизатор обычно ставят после счетчика и после вводного автомата, но до защищаемой нагрузки. Точное место определяют по проекту щита и схеме конкретной модели.
Когда нужен байпас?
Байпас нужен, когда объект нельзя надолго оставлять без питания. Он позволяет вывести стабилизатор из схемы на обслуживание или ремонт и временно подать питание напрямую от сети.
Можно ли вместо одного трехфазного прибора поставить три однофазных?
Да, но только если характер нагрузки это допускает. Для чисто однофазных линий такой вариант возможен. Если есть трехфазные потребители, решение нужно подбирать по их паспортным требованиям и схеме объекта.
Что важнее при подборе: мощность или диапазон входного напряжения?
Важны оба параметра. Если мощности не хватает, стабилизатор будет перегружаться. Если диапазон входного напряжения не подходит, устройство не сможет нормально работать при реальных провалах и скачках сети.
