Настройка лазерной сварки начинается не с кнопки «Пуск», а с подбора режима под конкретный металл, толщину и тип соединения. Если правильно выставить мощность, скорость, фокус, газ и подачу проволоки, аппарат дает стабильный шов без прожогов, непровара и лишней деформации. Если хотя бы один параметр выбран неверно, качество резко падает, даже если сам лазерный сварочный аппарат исправен.
Ниже разобран практический порядок настройки: что проверить до запуска, какие параметры влияют на шов сильнее всего, как подбирать режим для стали, нержавейки и алюминия, какие дефекты возникают чаще всего и как быстро понять, что именно нужно поправить. Материал рассчитан на пользователя ручной лазерной сварки и на тех, кто настраивает аппарат в производстве впервые.

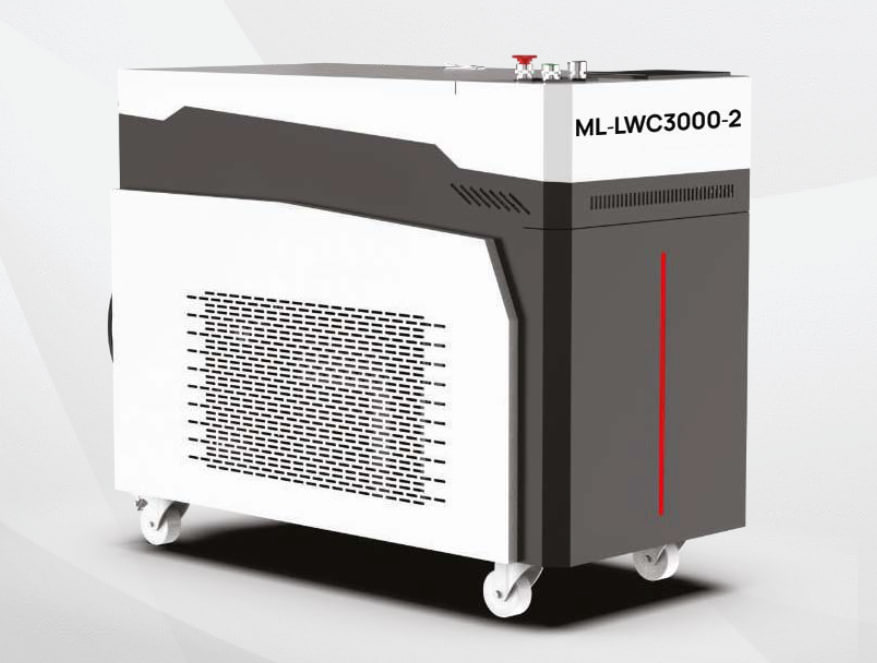

На фото: ручной лазерный аппарат 4 в 1 для сварки, резки и очистки металла.
Что проверить перед настройкой
Настройка начинается с подготовки. Многие проблемы появляются еще до первого прохода. Пользователь видит нестабильный шов и меняет мощность, хотя реальная причина в грязной поверхности, плохом зазоре или изношенной оптике.
Перед запуском нужно проверить не только сам аппарат, но и весь рабочий контур. Для этого обычно смотрят на состояние расходников, чистоту деталей, подачу газа, охлаждение и правильность сборки соединения. Если один из этих пунктов пропущен, подобрать стабильный режим заметно сложнее.
- Очистить кромки от ржавчины, масла, краски и окалины.
- Проверить зазор между деталями и плотность сборки.
- Убедиться, что защитное стекло чистое и без повреждений.
- Проверить сопло, головку и фокусирующую оптику.
- Подключить правильный защитный газ и убедиться в стабильной подаче.
- Проверить систему охлаждения и отсутствие перегрева.
- Выбрать тип материала, толщину и форму соединения.
На практике удобно начинать с готовых решений из категории ручных лазерных аппаратов, где можно сравнить аппараты по мощности, комплектации, длине оптоволокна и функциям 4 в 1. Если нужен запас по автоматизации, дальше уже смотрят роботизированные лазерные аппараты.
Перед первым проходом также проверяют надежность подключения массы. Плохой контакт может сделать дугу нестабильной, исказить поведение ванны и запутать настройку режима.

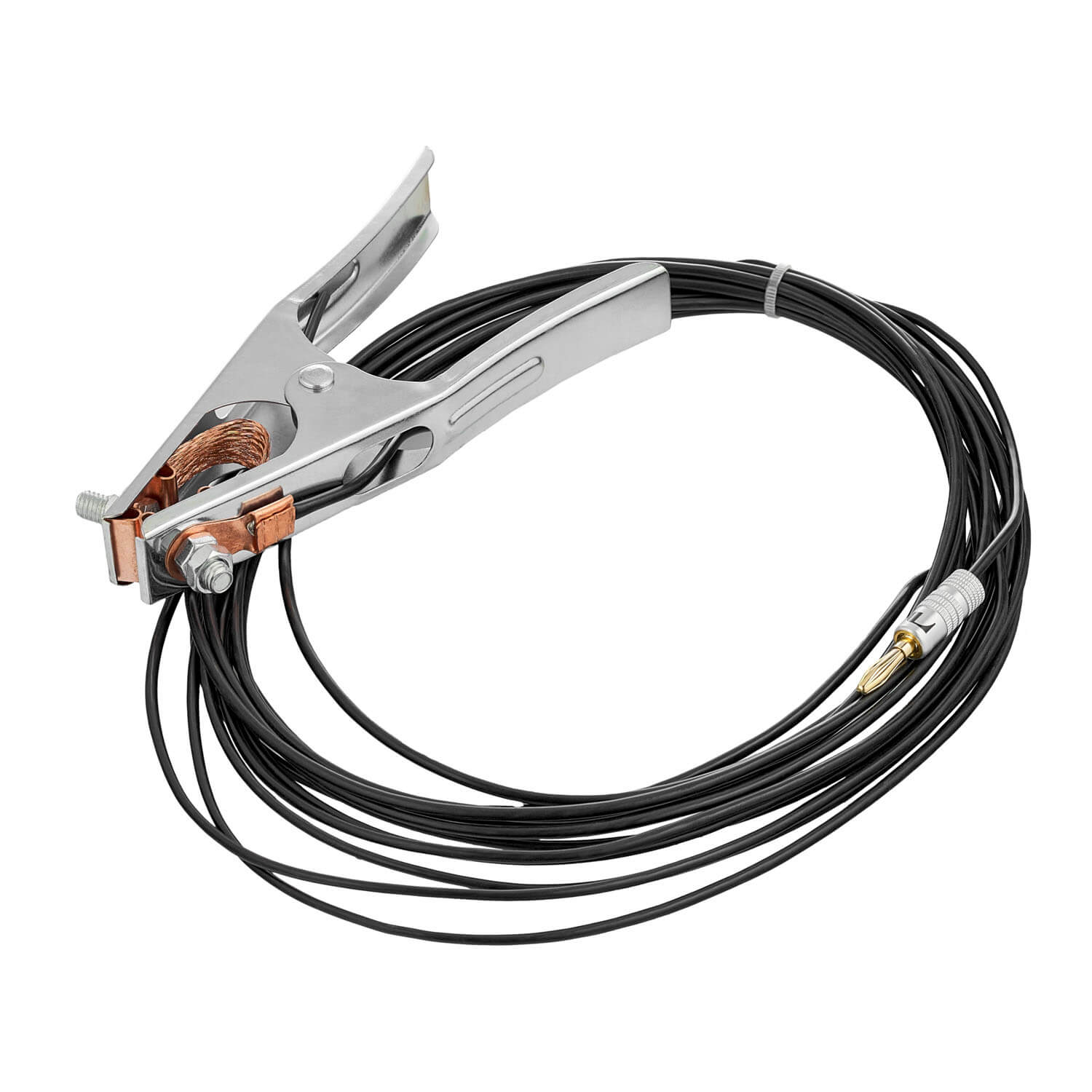

На фото: кабель массы для подключения лазерного сварочного аппарата.
Важно! Настраивать лазерную сварку на грязной детали нельзя. Неправильная подготовка часто дает тот же дефект, что и неверная мощность: пористость, нестабильную ванну и слабый шов.
Какие параметры лазерной сварки настраивают в первую очередь
У ручной и автоматической лазерной сварки набор параметров похожий. Меняются интерфейс, диапазоны и степень автоматизации, но логика остается одной. Сначала задают базовые параметры, потом делают короткий тестовый проход, оценивают шов и корректируют режим.
Мощность лазера
Мощность определяет, сколько энергии попадет в металл. Если ее мало, появляется непровар. Если слишком много, возникают прожоги, брызги и лишняя зона термического влияния. Поэтому мощность всегда подбирают вместе со скоростью, а не отдельно.
Скорость сварки
Скорость влияет на подвод тепла и глубину проплавления. Слишком высокая скорость уменьшает провар. Слишком низкая перегревает металл, расширяет шов и может испортить поверхность. Для тонких материалов обычно нужна более высокая скорость при умеренной мощности.
Фокусировка луча
Фокус определяет, где именно концентрируется энергия лазера. При неверной фокусировке луча плотность энергии падает, шов становится широким и нестабильным, а глубина проплавления уменьшается. Поэтому фокусировка — один из главных параметров при настройке.
Тип и давление защитного газа
Газ защищает сварочную ванну и уменьшает окисление. Чаще всего используют аргон или азот. Выбор зависит от материала, внешнего вида шва и конкретной технологии. Если давление газа недостаточное, шов темнеет и окисляется. Если давление слишком высокое, ванну начинает «раздувать» и процесс становится нестабильным.
Подача присадочной проволоки
Проволоку подключают не всегда. Она нужна, когда есть зазор, когда требуется усилить шов или когда нужно сделать процесс более устойчивым на определенном металле. Слишком высокая подача проволоки перегружает ванну. Слишком низкая не дает нужного заполнения.
Ширина колебаний и частота
На многих аппаратах можно настраивать амплитуду качания, форму траектории и частоту. Эти параметры влияют на ширину шва, прогрев кромок и заполнение стыка. Если ширина качания завышена, энергия размазывается по зоне. Если слишком мала, может не хватать перекрытия по кромкам.
| Параметр | Если значение занижено | Если значение завышено | На что смотреть при настройке |
|---|---|---|---|
| Мощность | Непровар, слабое соединение | Прожоги, перегрев, широкий шов | Глубина проплавления, цвет шва, количество брызг |
| Скорость сварки | Перегрев, деформация, избыточная ванна | Недостаточный провар, разрывы шва | Ровность валика, стабильность формирования шва |
| Фокус | Пятно слишком «мягкое», мало энергии в точке | Нестабильное проплавление, разбрызгивание | Ширина шва, повторяемость, звук процесса |
| Давление газа | Окисление, потемнение, пористость | Раздувание ванны, турбулентность | Чистота поверхности, ровность кромок шва |
| Подача проволоки | Не хватает заполнения | Наплывы, нестабильная ванна | Форма валика, заполнение зазора |
Пошаговая настройка аппарата
Чтобы быстро настроить аппарат лазерной сварки, удобнее идти не от случайных цифр, а от последовательного алгоритма. Тогда пользователь понимает, какой параметр меняет, зачем он это делает и что должен увидеть после корректировки.
Практический алгоритм настройки выглядит так:
- Определить материал, его толщину и тип соединения.
- Подготовить тестовые образцы из того же металла.
- Выбрать стартовый режим из паспорта аппарата или карты настроек.
- Проверить фокус, расход защитного газа и состояние оптики.
- Сделать короткий тестовый проход длиной 30–50 мм.
- Оценить форму шва, глубину, цвет и наличие дефектов.
- Менять только один параметр за раз.
- Зафиксировать удачный режим в рабочей таблице.
Ключевое правило простое: нельзя одновременно менять и мощность, и скорость, и газ, и качание. Если сразу править все параметры, теряется причина дефекта. Гораздо надежнее менять один фактор, делать повторный проход и сравнивать результат.

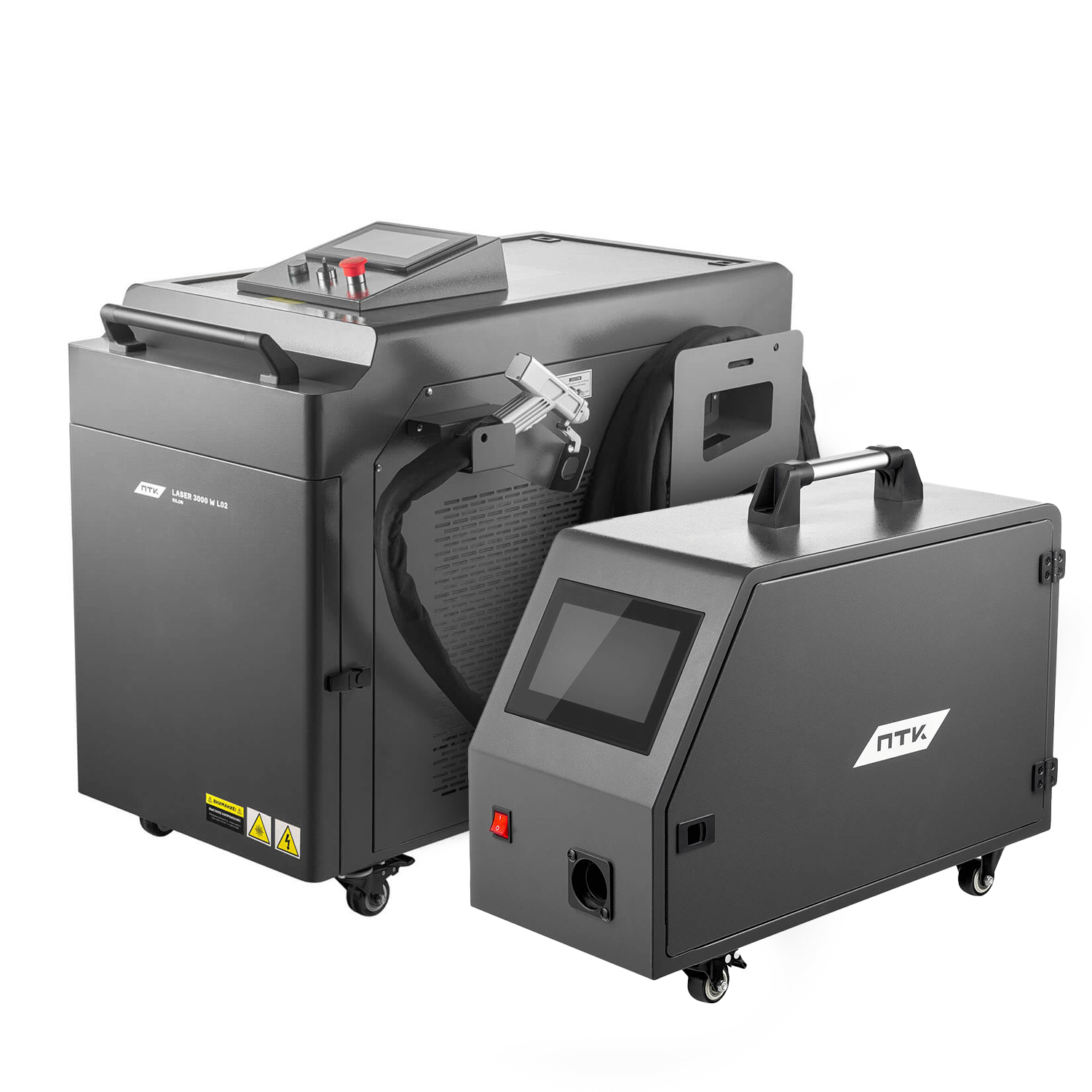

На фото: лазерный сварочный аппарат с отдельным блоком управления и ручным пистолетом.
Для начального освоения логично использовать аппарат с понятной компоновкой и стандартной конфигурацией. Например, у ПТК RILON LASER 3000 W L02 можно ориентироваться на мощность, тип охлаждения, состав комплекта и удобство доступа к основным настройкам. Такой набор хорошо показывает, на что смотреть при стартовой настройке: мощность, газ, охлаждение и реальные задачи по толщине.
Почему сначала настраивают базовый проход
Первый стабильный режим нужен как опорная точка. После него легче решать, в какую сторону двигаться. Если шов слишком узкий и неглубокий, обычно добавляют энергию: немного повышают мощность или снижают скорость. Если шов слишком широкий и металл перегревается, делают обратный шаг.

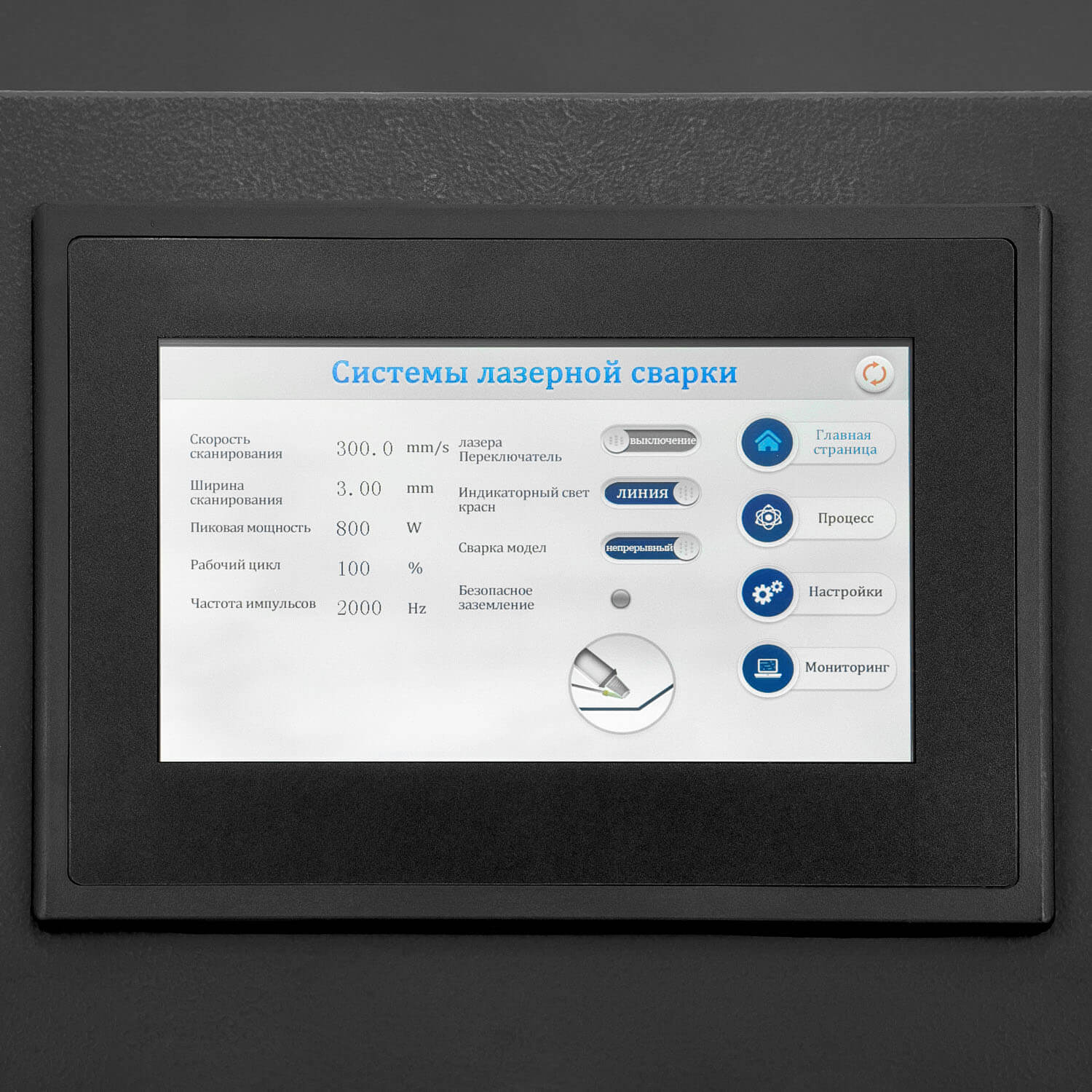

На фото: экран настройки режимов лазерной сварки.
Как менять режим под материал и толщину
Настройка параметров лазерной сварки всегда зависит от материала. Универсального режима не существует. Даже похожие сплавы могут вести себя по-разному. Поэтому правильнее говорить не о «волшебной таблице», а о стартовой логике для каждой группы материалов.
Углеродистая сталь
Черная и углеродистая сталь обычно настраиваются проще других. Материал хорошо поглощает излучение и предсказуемо формирует ванну. Для тонких листов начинают с умеренной мощности и достаточно высокой скорости, чтобы не перегреть поверхность. Для большей толщины увеличивают подвод энергии и внимательно следят за глубиной проплавления.
Нержавеющая сталь
Для нержавеющей стали особенно важны защитный газ и аккуратная настройка тепла. Если режим слишком «горячий», поверхность темнеет, а внешний вид шва ухудшается. При недостатке газа появляется окисление. Поэтому настройка нержавейки почти всегда требует нескольких коротких тестов до получения чистого и ровного шва.
Алюминий
Алюминий сложнее. Он отражает часть излучения и быстро отводит тепло. Поэтому режим для алюминия подбирают осторожно. Часто нужна более точная фокусировка, стабильная подача газа и аккуратная работа с присадочной проволокой. На алюминии особенно заметно, как даже небольшое изменение скорости влияет на шов.
Медь и другие отражающие материалы
Такие материалы требуют еще большего внимания к источнику, чистоте поверхности и стабильности процесса. Для них важно не только выставить режим, но и убедиться, что аппарат в целом подходит под такую задачу.
Обратите внимание. Если материал новый или партия отличается по качеству поверхности, старый режим может не сработать идеально. Тестовый проход перед серией экономит больше времени, чем попытка «варить сразу по памяти».
Если нужен запас по мощности и более широкий рабочий диапазон, имеет смысл смотреть аппараты с продуманной системой охлаждения и стабильной подачей проволоки. Для таких задач обычно сравнивают не только заявленную мощность, но и удобство интерфейса, доступ к расходникам и поведение аппарата на длинном проходе.
Фокус, защитный газ и подача проволоки
Эти три параметра чаще всего недооценивают. Многие пользователи концентрируются только на мощности. Но качество сварки не меньше зависит от того, куда поставлен фокус, как организована защита ванны и насколько согласована подача проволоки со скоростью перемещения.
Как понять, что фокус выставлен неправильно
Обычно появляются три признака. Первый — шов теряет стабильность по длине. Второй — глубина проплавления скачет. Третий — внешний вид шва резко меняется при, казалось бы, одинаковом режиме. В такой ситуации сначала проверяют расстояние от сопла до детали и положение фокуса, а уже потом трогают мощность.
Как выбрать защитный газ
Аргон чаще используют там, где важен стабильный и аккуратный процесс. Азот тоже широко применяется и хорошо работает на ряде задач. Выбор зависит от металла, требований к внешнему виду и конкретного аппарата. Главное — не только тип газа, но и его чистота, стабильность подачи и корректное давление.
Когда нужна проволока
Если соединение плотное и геометрия хорошая, сварка может идти без проволоки. Если есть зазор, нужна надбавка металла или материал требует более мягкого формирования шва, подключают подачу присадочной проволоки. Но здесь важно не переборщить. Избыточная подача может сделать ванну тяжелой и нестабильной.
Для устойчивой работы системы полезно заранее держать под рукой защитные стекла, сопла и другие расходники. Если стекло загрязнено или перегрето, луч теряет стабильность, а настройка уходит. Поэтому такие элементы лучше проверять до старта каждой смены и менять без затяжки.

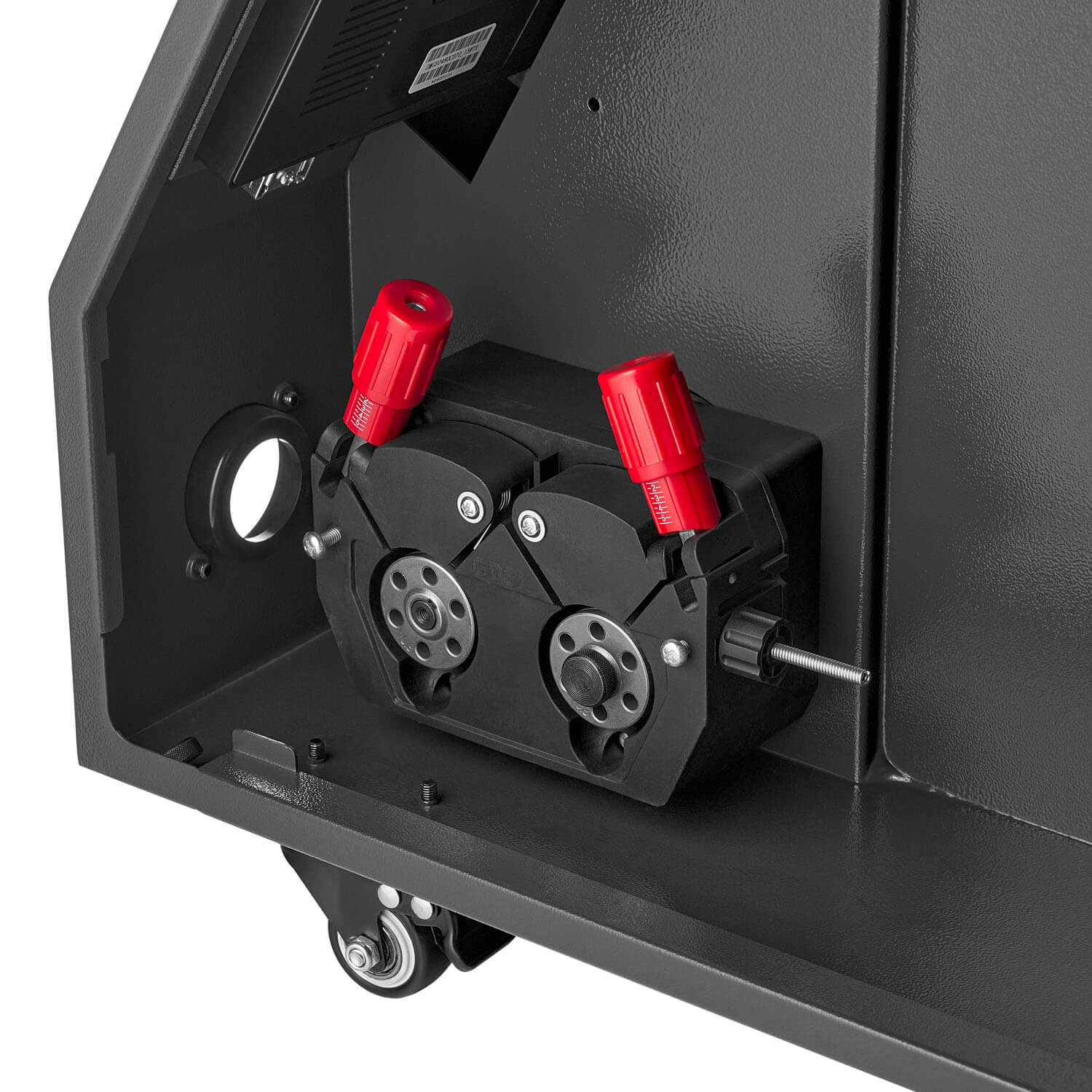

На фото: механизм подачи присадочной проволоки на лазерном сварочном аппарате.
Типичные ошибки настройки и дефекты шва
Если аппарат вроде бы работает, но шов получается плохим, искать причину удобнее по симптомам. Это быстрее, чем крутить все параметры подряд.
- Непровар. Чаще всего означает недостаток энергии в зоне шва. Причина — малая мощность, слишком высокая скорость или ошибка по фокусу.
- Прожог. Обычно появляется при избыточной мощности, низкой скорости или слишком длинной задержке в точке.
- Пористость. Возникает из-за загрязнений, плохой газовой защиты или нестабильной ванны.
- Потемнение шва. Часто связано с недостатком защитного газа и перегревом поверхности.
- Наплывы и грубый валик. Причина нередко в завышенной подаче проволоки или неверной ширине колебаний.
- Брызги. Могут появляться при слишком «жестком» режиме, неверном фокусе или перегруженной ванне.
Полезный рабочий принцип такой: если дефект похож на нехватку энергии, сначала добавляют энергию. Если дефект похож на перегрев, энергию убирают. Энергию в процессе можно изменить двумя путями: поднять или снизить мощность и одновременно скорректировать скорость. В этом и состоит практическая логика настройки параметров лазерной сварки.
| Дефект | Вероятная причина | Что корректировать сначала |
|---|---|---|
| Непровар | Мало энергии в зоне шва | Чуть повысить мощность или снизить скорость |
| Прожог | Слишком высокий подвод тепла | Снизить мощность или увеличить скорость |
| Темный шов | Плохая газовая защита | Проверить газ, давление, сопло и расстояние |
| Пористость | Грязная поверхность или нестабильная ванна | Очистить металл и проверить газ |
| Шов слишком широкий | Перегрев или излишняя амплитуда качания | Уменьшить подвод тепла и ширину колебаний |
Как проверить качество сварного шва
Настроить аппарат — это не только получить красивый валик. Внешний вид важен, но он не всегда показывает реальную прочность соединения. Поэтому после подбора режима смотрят на несколько критериев сразу.
Обычно оценивают:
- ровность и одинаковую ширину шва;
- отсутствие прожогов, пор и явных наплывов;
- глубину проплавления;
- цвет поверхности после прохода;
- минимальную деформацию деталей;
- повторяемость результата на нескольких образцах.
Если задача ответственная, дополнительно делают разрез образца, смотрят корень шва и проверяют механическую прочность. Для серийного производства это стандартный шаг. Он помогает зафиксировать рабочее окно, в котором аппарат дает качественный результат без постоянных корректировок.
Безопасность при настройке и работе
Настройка лазерной сварки всегда проводится с соблюдением правил безопасности. Ошибочно думать, что во время тестового прохода требования можно упростить. Именно на этапе подбора режима оператор чаще меняет положение головки, наблюдает за процессом ближе и может пропустить опасный фактор.
Для работы нужны защитные очки под длину волны лазера, защита кожи, вытяжка и контроль отражений от поверхности. Подбирать такие средства нужно под конкретный источник и рабочий диапазон, а не по внешнему виду.
Кроме защиты оператора важен сервис аппарата. Если оптика повреждена, охлаждение работает нестабильно, а защитные стекла загрязнены, настроить процесс на высокое качество невозможно. Поэтому вопросы настройки и обслуживания всегда связаны.
Какое оборудование и расходники пригодятся
Для стабильной настройки полезно иметь не только сам сварочный аппарат, но и понятный набор сопутствующих решений. Это сокращает простой и ускоряет переход от тестов к серийной работе.
Для небольших и средних задач подойдут аппараты из раздела ручной лазерной сварки. Для высокой повторяемости и автоматизации есть роботизированные лазерные аппараты. Такой формат нужен там, где настройки должны быть не просто удачными, а воспроизводимыми на серии.
Из расходников в первую очередь нужны защитные стекла, сопла и исправная оптика. Из средств безопасности — специальные очки и базовые СИЗ. Если оборудование покупают под постоянную работу, до запуска стоит открыть раздел сервиса и гарантий, проверить общие условия гарантии и при необходимости сразу уточнить детали через контакты компании.
Хорошая настройка лазерной сварки — это всегда связка из чистой подготовки, одного понятного алгоритма, тестовых проходов и фиксации удачных режимов. Чем быстрее пользователь начнет вести свою таблицу настроек по материалам и толщине, тем стабильнее будет качество шва и тем меньше времени уйдет на повторные подстройки.
Частые вопросы
С чего начать настройку лазерной сварки?
Сначала определяют материал, толщину и тип соединения, затем очищают кромки, проверяют газ, оптику и охлаждение. После этого берут стартовый режим из паспорта аппарата и делают короткий тестовый проход на образце.
Почему хороший аппарат все равно дает плохой шов?
Чаще всего причина не в поломке аппарата, а в неверной настройке, плохой подготовке поверхности, неправильном фокусе, нестабильной подаче газа или загрязненном защитном стекле.
Что влияет на глубину проплавления сильнее всего?
Сильнее всего влияют мощность лазера, скорость сварки, положение фокуса и свойства материала. На практике глубина всегда зависит не от одного числа, а от сочетания нескольких параметров.
Когда нужна присадочная проволока?
Проволока нужна, если есть зазор между деталями, нужно усилить шов или стабилизировать процесс на конкретном металле. При плотной сборке и подходящем режиме сварка может идти без присадки.
Как быстро понять, что нужно менять: мощность или скорость?
Если дефект похож на нехватку энергии, обычно сначала немного повышают мощность или снижают скорость. Если металл перегревается и появляются прожоги, делают обратный шаг. Менять лучше один параметр за раз.
