Лазерная сварка — это способ соединения металла сфокусированным лучом высокой плотности энергии. Луч быстро нагревает узкий участок, формирует сварочную ванну и создает прочный шов с минимальной зоной термического влияния. Поэтому технология ценится за высокую точность, скорость и аккуратный результат.
На практике лазерная сварка нужна там, где важны чистый шов, малая деформация деталей и повторяемость результата. В статье разобрано, как работает процесс, из чего состоит аппарат, какие виды сварки существуют, что влияет на качество шва, где технология применяется и когда она действительно лучше традиционных методов.
Что такое лазерная сварка простыми словами
Лазерная сварка — это метод, при котором детали соединяют не дугой и не пламенем, а концентрированным световым лучом. Источник генерирует излучение. Оптическая система фокусирует его в маленькую точку. В этой зоне металл быстро нагревается до температуры плавления, а иногда и частично испаряется. После охлаждения получается сварное соединение.
Главная особенность технологии — очень высокая плотность энергии на небольшой площади. За счет этого процесс идет быстро, а соседние участки металла нагреваются меньше. Именно поэтому лазерная сварка позволяет получать узкий шов, аккуратную поверхность и минимальные деформации деталей.
Для цеха это важно по простой причине. Чем меньше металл уводит после нагрева, тем легче держать размер, тем меньше времени уходит на правку и тем стабильнее повторяются изделия от партии к партии. По этой логике технологию используют и на ручных участках, и в автоматических линиях.
На сайте PromTF тема раскрывается не только в теории, но и в товарных разделах. Для ручных работ и монтажа подходят ручные лазерные аппараты, а для серийной автоматизации — роботизированные лазерные аппараты.
Принцип работы лазерной сварки
Принцип работы можно описать по шагам. Аппарат генерирует лазерное излучение заданной мощности. Луч проходит по оптическому тракту и через сварочную головку попадает в точку соединения. Металл поглощает энергию, поверхность нагревается, начинается плавление и образуется сварочная ванна. Затем ванна кристаллизуется и формирует шов.
В зависимости от режима процесс идет по двум основным схемам. Первая — теплопроводная сварка. В ней луч прогревает верхний слой без глубокого канала проплавления. Такой режим применяют для тонких материалов, аккуратного внешнего шва и задач, где важен контроль глубины. Вторая — глубокое проплавление, или keyhole-режим. В нем плотность энергии выше, металл не только плавится, но и частично испаряется, а в зоне воздействия формируется узкий парогазовый канал. Этот режим дает большую глубину шва и высокую производительность.
Как проходит процесс по этапам
Сначала детали фиксируют и подготавливают. Кромки очищают от масла, ржавчины, окалины и загрязнений. Затем выбирают режим: мощность лазера, скорость перемещения, диаметр пятна, подачу защитного газа, при необходимости — подачу присадочной проволоки. После этого оператор или система ЧПУ запускает проход.
Луч фокусируется в зоне стыка. Энергия переходит в тепло. Металл расплавляется локально. Если режим подобран правильно, ванна получается стабильной, а шов формируется ровным и плотным. После прохода соединение остывает. При необходимости делают зачистку, но в ряде случаев она вообще не нужна.
Почему лазер дает узкий шов
Пятно луча очень маленькое. Энергия подается точно в нужную точку. Поэтому зона термического влияния ниже, чем у многих традиционных методов. Металл рядом с швом меньше перегревается. Это снижает коробление, уменьшает изменение структуры материала и помогает сохранить геометрию детали.
Важно! Лазерная сварка не прощает грубых ошибок в подготовке. Даже мощный аппарат не даст стабильный шов, если кромки грязные, зазор слишком большой, а режим выбран наугад.

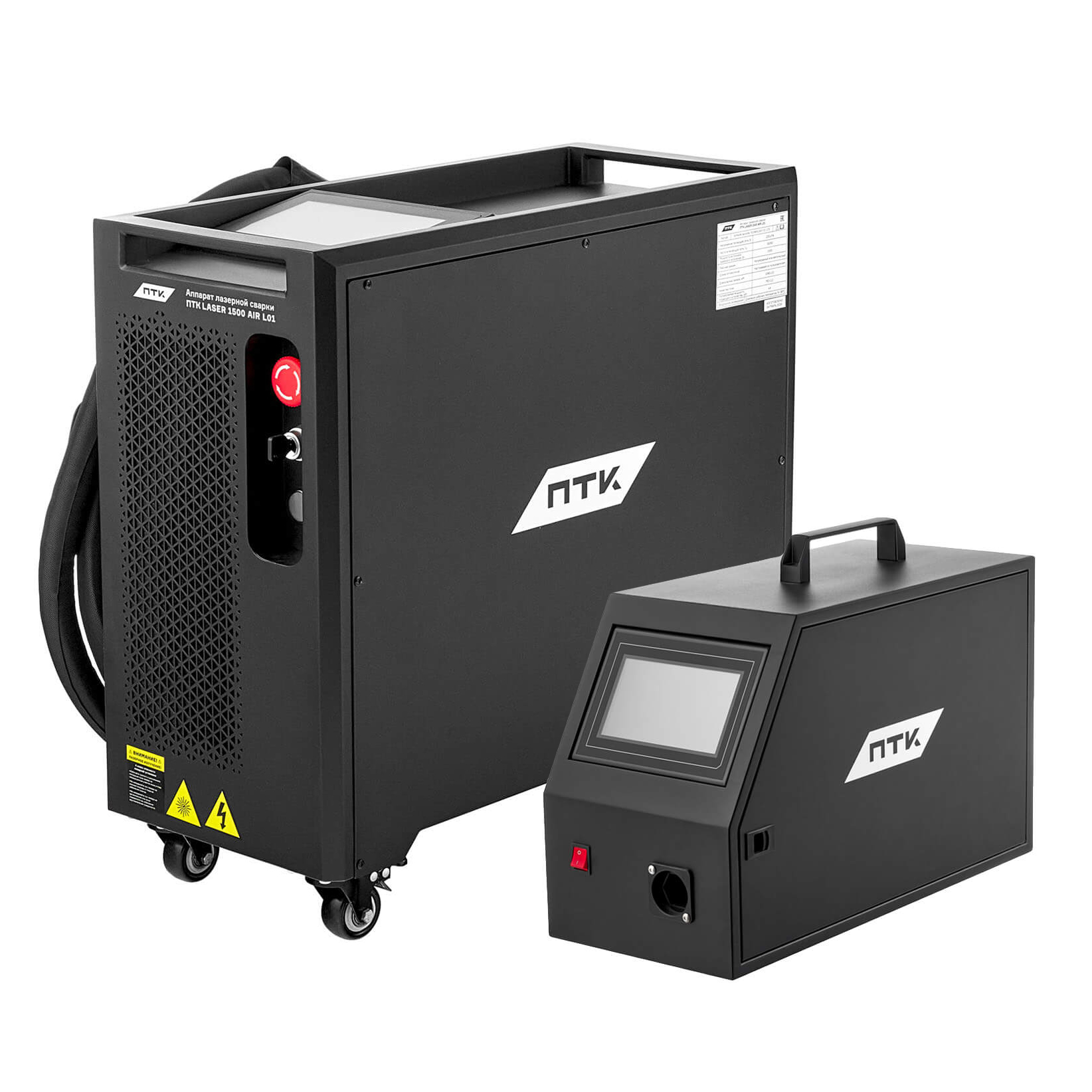

Из чего состоит лазерный сварочный аппарат
Современный аппарат лазерной сварки — это не только источник излучения. На результат влияет вся система. Даже хороший лазер не покажет свои возможности, если слабая головка, нестабильное охлаждение или неправильно организована подача газа.
Лазерный источник
В большинстве современных аппаратов для металла используют волоконный источник. Он стабильно работает, хорошо подходит для стали, нержавейки, алюминия и других сплавов. На карточках товаров PromTF это видно на примере Oree OR HW 3000W и ПТК LASER 1500 AIR L01, где прямо указано применение оптоволоконного генератора для сварки различных металлов.
Сварочная головка и сопла
Головка формирует и направляет луч. Внутри работает оптика. Сопло помогает правильно подавать защитный газ в зону сварки. От конструкции головки и качества расходников зависит стабильность ванны, глубина проплавления и защита оптики от брызг. Если расходники подобраны плохо, начинаются проблемы с швом и растут потери энергии.
Для обслуживания аппарата важны не только основные узлы, но и расходные элементы. На сайте есть отдельный раздел с защитными стеклами для лазерной резки и сварки, а также разделы с соплами и керамическими проставками. Это полезно, когда оборудование работает постоянно и простой из-за мелкой комплектующей недопустим.
Система охлаждения
Во время работы источник и оптические узлы сильно нагреваются. Поэтому аппарату нужна система охлаждения. В ручных решениях она часто встроена в корпус. В более мощных и промышленных системах охлаждение особенно критично. Если температура уходит из рабочего диапазона, снижается стабильность луча, а срок службы компонентов падает.
Подача защитного газа
Газ нужен для защиты ванны от воздуха и для стабилизации процесса. Чаще используют аргон, азот или другие инертные смеси, в зависимости от материала и режима. Правильная подача газа помогает уменьшить окисление, пористость и наплывы. Неправильная, наоборот, делает шов грязным и нестабильным.
Подача присадочной проволоки
Лазерная сварка может идти без присадки и с присадочной проволокой. Проволока полезна, если есть зазор, если нужно добавить металл в шов или компенсировать особенности сплава. Для ряда монтажных задач она делает процесс устойчивее и помогает получить более аккуратное формирование шва.
Какие виды лазерной сварки бывают
Видов лазерной сварки несколько. Они различаются по конструкции оборудования, режиму излучения, степени автоматизации и технологической задаче. Для пользователя это важно, потому что ручной аппарат и роботизированная ячейка решают разные производственные вопросы.
Ручная лазерная сварка
Это самый понятный для большинства формат. Оператор держит головку и ведет шов вручную. Такой способ подходит для небольших производств, ремонта, монтажных работ, изготовления корпусов, мебели из металла, шкафов, ограждений, воздуховодов и единичных изделий. Ручная лазерная сварка ценится за высокую скорость, низкую деформацию и более простой вход по сравнению с классическим TIG на длинных швах.
В каталоге PromTF ручной сегмент представлен отдельной категорией. Там можно сравнить аппараты разной мощности и комплектации, включая решения 4 в 1, которые совмещают сварку, резку и очистку.
Автоматическая и роботизированная сварка
Когда нужно серийное производство и повторяемость, применяют автоматические и роботизированные комплексы. В таких системах движение головки и детали контролирует программа. Это повышает стабильность, снижает влияние человеческого фактора и помогает держать качество на длинных сериях. Для таких задач подходит, например, станок роботизированной лазерной сварки MK-RW 1500W.
Импульсная и непрерывная сварка
Импульсный режим удобен для точечных и аккуратных работ, для тонких деталей, локального нагрева и деликатных соединений. Непрерывный режим лучше подходит для длинных швов, большей глубины проплавления и высокой производительности. Выбор зависит от материала, толщины и требований к шву.
Сварка с присадкой и без присадки
Если кромки подготовлены идеально, лазер может работать без проволоки. Если есть зазор, нужно усилить шов или скорректировать металлургический состав, подключают присадочную проволоку. На производстве это обычный инструмент настройки процесса, а не исключение.
Какие материалы можно сваривать
Лазерная сварка широко применяется для разных металлов и сплавов. Но материал всегда влияет на режим сильнее, чем кажется. Одинаковая мощность не означает одинаковый результат на стали, алюминии и меди.
Углеродистая и нержавеющая сталь
Это наиболее удобные материалы для освоения технологии. Сталь хорошо поддается сварке лазером, особенно если кромки чистые, а зазор контролируется. Нержавеющая сталь тоже дает качественный шов, но требует внимания к защите зоны сварки и к внешнему виду поверхности.
Алюминий и алюминиевые сплавы
Алюминий сложнее. У него высокая отражающая способность и теплопроводность. Он быстрее уводит тепло из зоны воздействия. Поэтому для стабильного результата нужны точная настройка мощности, правильный фокус, хороший защитный газ и нередко присадочная проволока. Но при грамотном режиме лазер позволяет получать прочные и аккуратные соединения и на алюминии.
Медь и латунь
Эти материалы тоже непростые. Они отражают часть излучения и активно отводят тепло. Тем не менее современные волоконные лазеры справляются с такими задачами заметно лучше, чем ранние поколения оборудования. Здесь особенно важны стабильный источник, правильная фокусировка и чистая поверхность.
Титан, оцинкованная сталь и разнородные материалы
Титан сваривают лазером там, где требуется высокая точность и чистота процесса. Оцинкованная сталь требует аккуратного подбора режима из-за покрытия. Разнородные материалы тоже можно соединять, но такие задачи уже требуют испытаний, технологической карты и контроля структуры шва.
| Материал | Особенности лазерной сварки | На что обратить внимание |
|---|---|---|
| Углеродистая сталь | Сваривается стабильно, хорошо держит форму шва | Чистота кромок, скорость прохода, защита от окалины |
| Нержавеющая сталь | Дает аккуратный шов и высокий внешний вид | Правильный газ, защита от перегрева и окрашивания |
| Алюминий | Сложнее из-за отражения и высокой теплопроводности | Точный режим, фокус, присадка, стабильная подача газа |
| Медь и латунь | Требуют мощного и стабильного источника | Подготовка поверхности, контроль энергии и геометрии шва |
| Титан | Подходит для высокоточных соединений | Чистая среда, надежная защита зоны сварки |
Преимущества и ограничения технологии
Лазерная сварка стала популярной не из-за одного преимущества, а из-за набора факторов. Она одновременно дает высокую скорость, точность и качество. Но это не универсальная замена всем методам сварки. У технологии есть и ограничения.
Преимущества лазерной сварки
Первое преимущество — узкая зона термического влияния. Деталь меньше ведет. Второе — высокая скорость работы. На длинных швах это особенно заметно. Третье — аккуратный шов. Во многих задачах после лазера не нужна длительная шлифовка. Четвертое — возможность работать в труднодоступных местах и на сложных формах, особенно если используется ручная головка или роботизированная система. Пятое — хорошая автоматизация. Лазер легко интегрируется в производственные линии.
Ограничения и недостатки
Главный минус — более высокая стоимость оборудования по сравнению с простыми дуговыми аппаратами. Второй момент — требовательность к подготовке кромок и к настройке режима. Третий — вопросы безопасности. Лазерное излучение требует защиты глаз, кожи и рабочей зоны. Четвертый — не каждая толстая и грязная заготовка подходит под ручной режим так же легко, как под грубую дуговую сварку.
Если говорить честно, лазер не делает процесс волшебным. Он делает его точнее. Но взамен просит дисциплину в подготовке, настройке и обслуживании оборудования.
| Критерий | Лазерная сварка | MIG/TIG и другие традиционные методы |
|---|---|---|
| Скорость | Обычно выше, особенно на тонких и средних толщинах | Ниже на длинных швах и серийных изделиях |
| Зона термического влияния | Меньше | Больше |
| Деформация деталей | Ниже | Выше |
| Подготовка кромок | Требует большей точности | Во многих случаях терпимее к отклонениям |
| Финишная обработка | Часто минимальная | Нередко нужна зачистка и правка |
| Порог входа по оборудованию | Выше | Ниже |
Что влияет на качество сварного шва
На качество влияет сразу несколько параметров. Ошибка почти всегда не одна. Если шов получился нестабильным, обычно совпадают сразу два или три фактора.
Мощность лазера
Если мощности мало, не хватает проплавления. Если мощности слишком много, ванна становится нестабильной, растет разбрызгивание и меняется геометрия шва. Мощность всегда выбирают под конкретный материал и толщину.
Скорость перемещения
Слишком медленный проход перегревает металл. Слишком быстрый не дает нужной глубины. Правильная скорость — это баланс между проплавлением, шириной шва и производительностью.
Фокус и положение пятна
Если фокус смещен, плотность энергии в точке меняется. Это сразу отражается на внешнем виде шва и на глубине провара. Поэтому при настройке важно контролировать расстояние до поверхности и положение луча относительно стыка.
Чистота поверхности и зазор
Масло, окалина, ржавчина, краска и плохая сборка заметно ухудшают результат. Лазерная сварка любит точность. Чем чище металл и чем стабильнее сборка, тем легче получить повторяемый шов.
Газ и присадка
Неверный расход газа вызывает окисление и пористость. Неподходящая проволока меняет формирование шва и может дать дефекты. Поэтому расход газа и подачу присадки нельзя считать второстепенными настройками.
Обратите внимание. Красивый внешний вид шва еще не гарантирует нужную прочность. Для ответственных изделий качество проверяют по глубине проплавления, структуре, отсутствию пор и стабильности результата на серии.
Типичные дефекты и их причины
Даже при высокой точности технологии дефекты возможны. Чаще всего они связаны не с самой идеей лазерной сварки, а с нарушением режима или подготовки.
- Пористость. Возникает из-за загрязнений, плохой газовой защиты, нестабильной ванны или влаги на поверхности.
- Непровар. Причины — малая мощность, слишком высокая скорость или неправильный фокус.
- Прожог. Обычно связан с избыточной энергией на тонком металле.
- Трещины. Появляются из-за состава сплава, жесткой фиксации, неправильного теплового цикла или ошибок в подборе присадки.
- Наплывы и неровный валик. Часто связаны с подачей проволоки, скоростью и колебанием руки оператора.
Чтобы уменьшить риск дефектов, на производстве сначала делают тестовые образцы. По ним подбирают режимы. Затем фиксируют технологическую карту. После этого оператор уже работает не по интуиции, а по понятным параметрам.
Где применяется лазерная сварка
Область применения шире, чем кажется. Технологию используют в машиностроении, производстве металлоконструкций, электронике, приборостроении, медицинских изделиях, мебели, корпусных изделиях, вентиляции, рекламных конструкциях и ремонте оборудования.
Ручные аппараты особенно востребованы там, где нужно быстро сваривать тонкостенные изделия, декоративные элементы, нержавеющие конструкции, шкафы, корпуса и нестандартные детали. Роботизированные решения применяют в серийном производстве, когда нужна высокая производительность и одинаковый шов на большом количестве изделий.
На практике лазерная сварка хороша там, где изделие дорого править после перегрева. Поэтому она особенно ценится в точных и ответственных узлах, где важны геометрия, внешний вид и минимальная постобработка.
Требования безопасности
Безопасность при лазерной сварке обязательна. Луч опасен для зрения даже при отражении. Кроме того, в процессе образуются излучение, дым, пары металла и горячие брызги.
Минимальный набор защиты включает очки, подходящие под длину волны и мощность системы, защиту кожи, экранирование зоны работы, удаление дыма и обучение оператора. Для подбора средств защиты на сайте есть отдельная категория очков защитных для лазера и общий раздел СИЗ.
Еще один важный момент — обслуживание аппарата. Грязная оптика, поврежденные защитные стекла и неверная настройка охлаждения не только снижают качество, но и повышают риск аварийного режима. Поэтому сервис и регламент здесь так же важны, как режим сварки.
Как выбрать аппарат под задачу
Выбор начинается не с бренда и не с внешнего вида корпуса. Сначала нужно ответить на пять вопросов: какие материалы свариваются, какая толщина идет в потоке, нужен ли ручной режим или автоматизация, требуется ли присадка и насколько важна мобильность оборудования.
Когда подходит ручной аппарат
Если производство небольшое, много монтажных задач, ремонтных работ, единичных изделий и средних партий, логично смотреть ручной сегмент. Для такого формата полезно сравнить модели по мощности, комплектации, наличию режима очистки, удобству головки и сервисной поддержке. В каталоге PromTF это можно сделать в разделе ручных лазерных аппаратов.
Когда нужна роботизация
Если задача — длинная серия, высокая повторяемость, сварка типовых изделий и интеграция в линию, лучше сразу смотреть роботизированные комплексы. Они дороже на старте, но выигрывают по производительности, стабильности и снижению зависимости от конкретного оператора.
На какие параметры смотреть в первую очередь
На практике наиболее важны:
- мощность источника и рабочий диапазон по толщине;
- тип и удобство сварочной головки;
- наличие подачи проволоки;
- стабильность охлаждения;
- качество сервисной поддержки и доступность расходников;
- обучение персонала и пусконаладка;
- условия гарантии и срок реакции инженеров.
На стороне PromTF для этого есть не только товарные карточки, но и сервисные разделы. Перед покупкой полезно изучить страницу сервиса и гарантий, посмотреть общие условия гарантии, варианты лизинга, а также страницу контактов, где указаны телефоны и адреса компании.
Если задача нестандартная, лучше делать выбор по тестовому шву на своем материале. Именно он показывает, как аппарат работает в реальных условиях, а не только по описанию в каталоге.
Лазерная сварка дает лучший эффект тогда, когда под задачу правильно подобраны аппарат, режим, расходные материалы и защита оператора. Поэтому перед покупкой разумно сравнить несколько моделей, проверить сервис, уточнить наличие расходников и запросить демонстрацию на своих деталях.
Частые вопросы
Лазерная сварка — это замена TIG и MIG во всех случаях?
Нет. Лазерная сварка не заменяет все традиционные методы. Она особенно сильна там, где важны высокая скорость, малая деформация, узкий шов и чистый внешний вид. Но для грубых, сильно загрязненных или специфических задач дуговые методы могут оставаться более практичными.
Какие металлы лучше всего подходят для лазерной сварки?
Чаще всего лазером сваривают углеродистую и нержавеющую сталь. Также технология применяется для алюминия, меди, титана, оцинкованной стали и ряда сплавов. Но для каждого материала нужен свой режим, свой газ и своя подготовка поверхности.
Почему лазерная сварка дает меньше деформации?
Потому что лазерный луч подает энергию очень локально. Нагревается небольшая зона. Соседний металл получает меньше тепла, поэтому деталь меньше коробится и лучше сохраняет геометрию.
Нужна ли присадочная проволока при лазерной сварке?
Не всегда. При точной сборке и подходящем режиме шов можно делать без присадки. Но если есть зазор, нужен больший объем металла в шве или требуется корректировать состав соединения, проволока помогает сделать процесс стабильнее.
Какая защита нужна оператору?
Нужны защитные очки под длину волны лазера, защита кожи, экранирование рабочей зоны, удаление дыма и соблюдение регламента обслуживания аппарата. Игнорировать требования безопасности при работе с лазером нельзя.
