НАЗНАЧЕНИЕ:

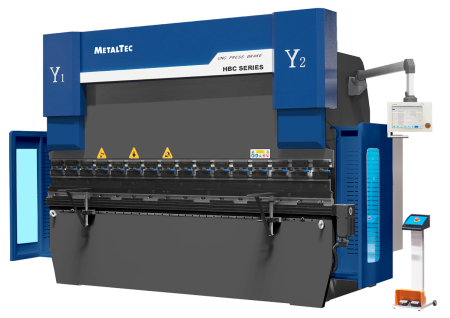

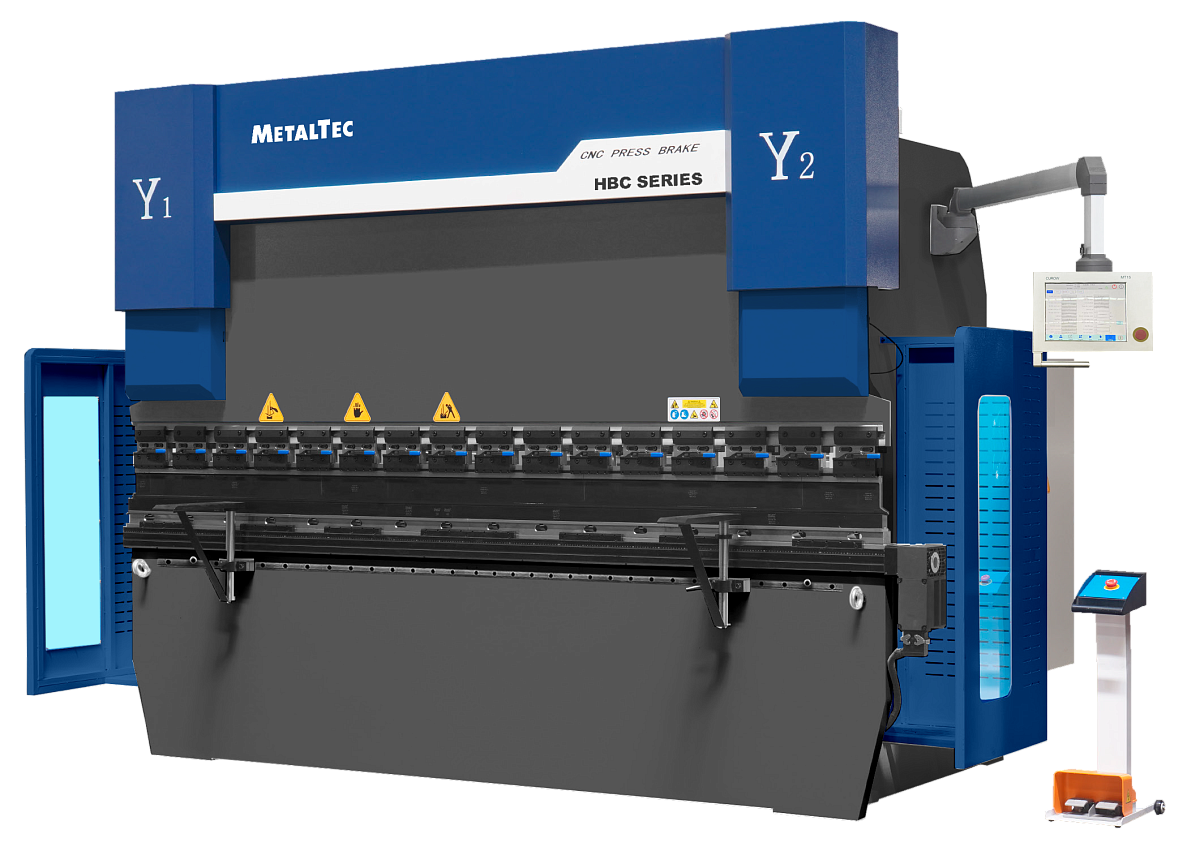

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия и т.д.
СХЕМА ОБРАБОТКИ:
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
 |
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; F = (1,42 x TS x S2 x L) / 1000 x V |
Технические характеристики
| Модель | HBC 70/2500 |
| Оси | 4+1 |
| Усилие, т | 70 |
| Макс. длина гиба, мм | 2500 |
| Расстояние между колоннами, мм | 1980 |
| Глубина зева, мм | 300 |
| Ход пуансона, мм | 150 |
| Высота открытия, мм | 400 |
| Ход заднего упора, мм | 400 |
| Скорость подвода, м/мин | 160 |
| Рабочая скорость, м/мин | 14 |
| Скорость возврата, м/мин | 140 |
| Мощность, кВт | 5,5 |
| Обороты, RPM | 1440 |
| Длина, мм | 2800 |
| Ширина, мм | 1600 |
| Высота, мм | 2500 |
| Масса, кг | 4800 |
Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).

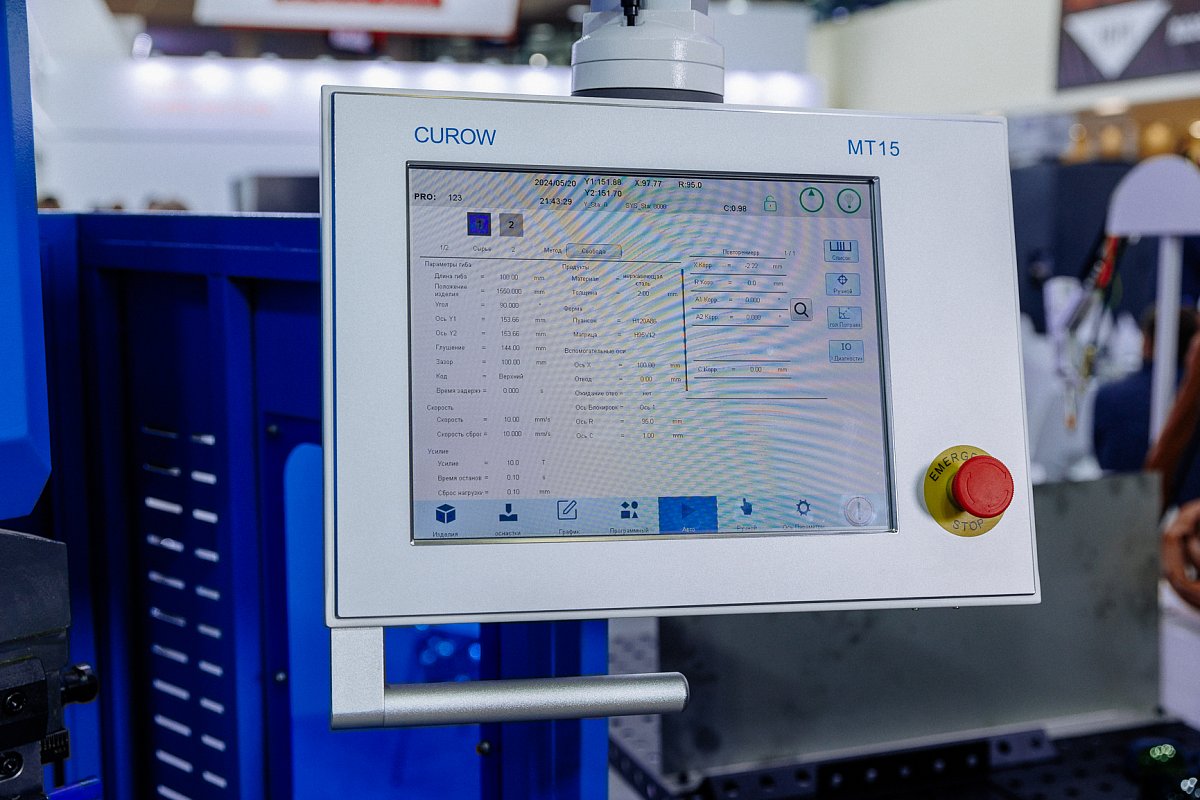

Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба.
- Сенсорное управление
- 15-дюймовый полноцветный дисплей высокого разрешения
- Возможность управления до 8 осей (Y1, Y2+6 вспомогательных осей)
- Управление компенсацией бомбирования
- Поддержка сервосвязи/аналогового управления
- Усовершенствованный алгоритм управления по оси Y, идеально подходит для производительной работы на серийных производствах
- Периферийный интерфейс SB
- Одна программа сожержит 25 рабочих этапов
- Поддержка хранения 100 программ гибки
- Гибка под свободным углом

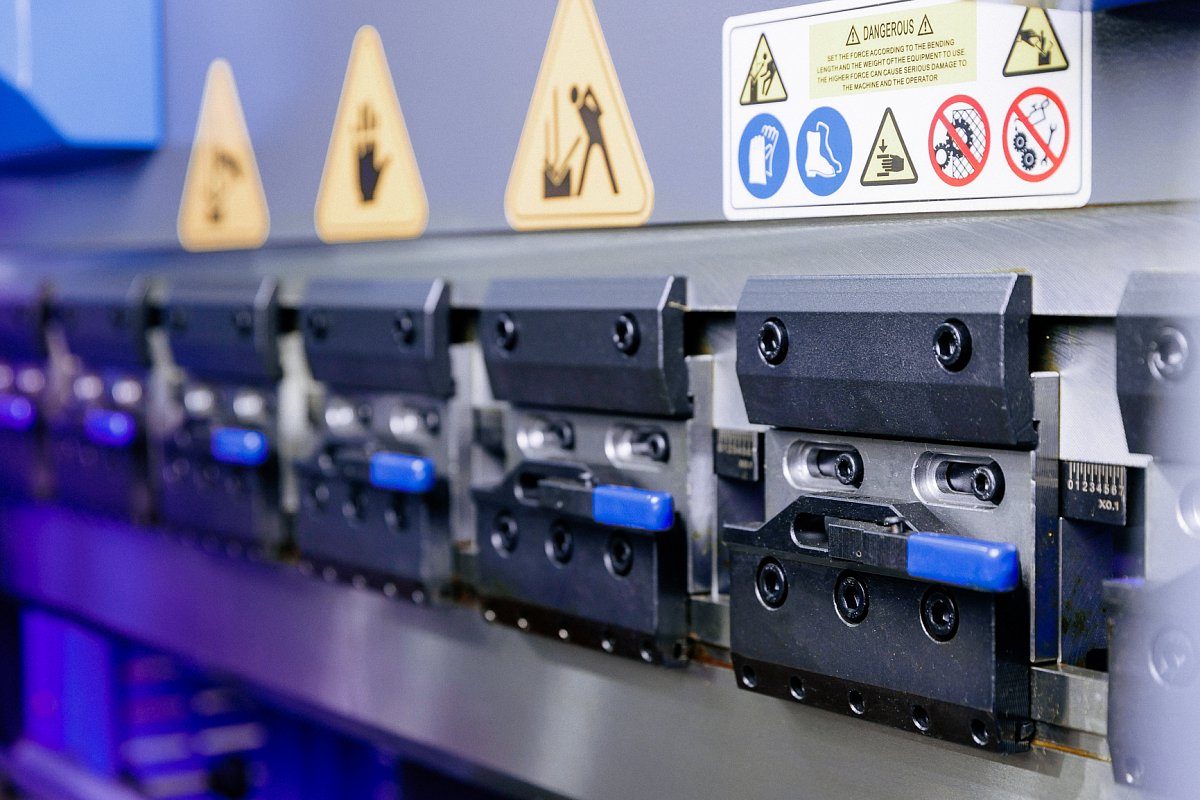

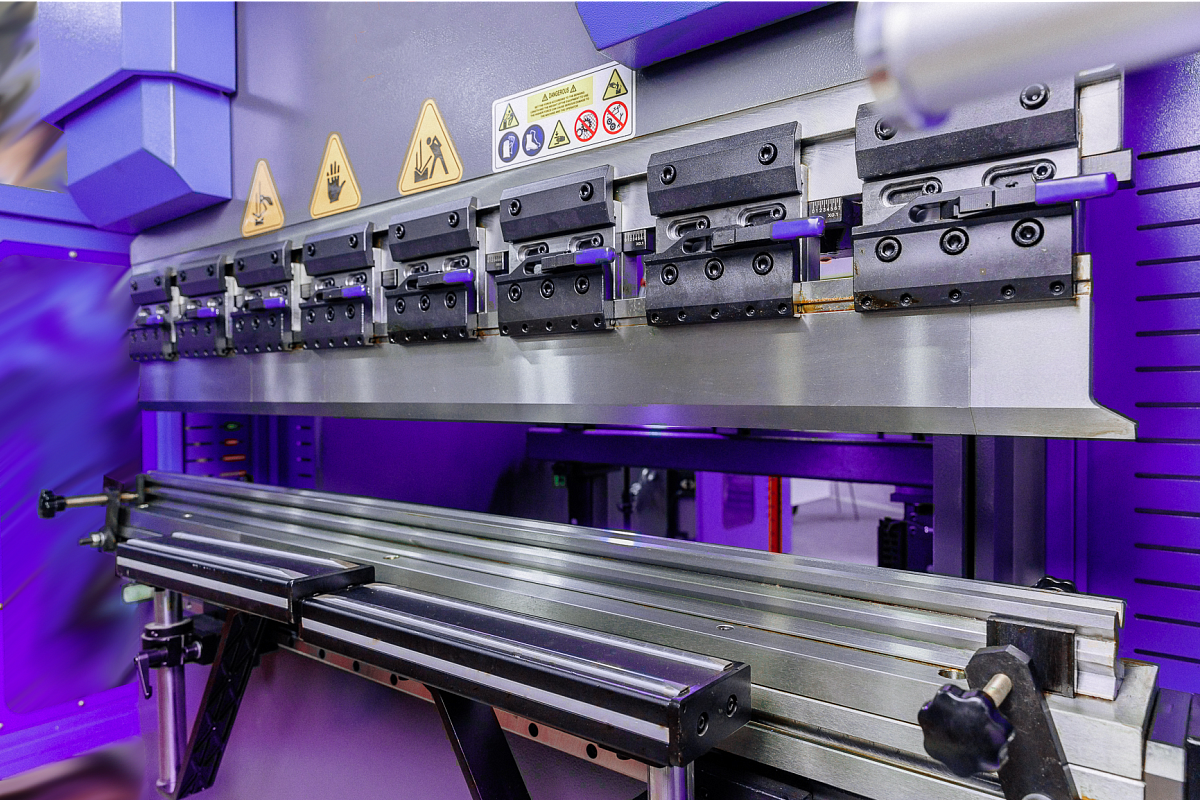

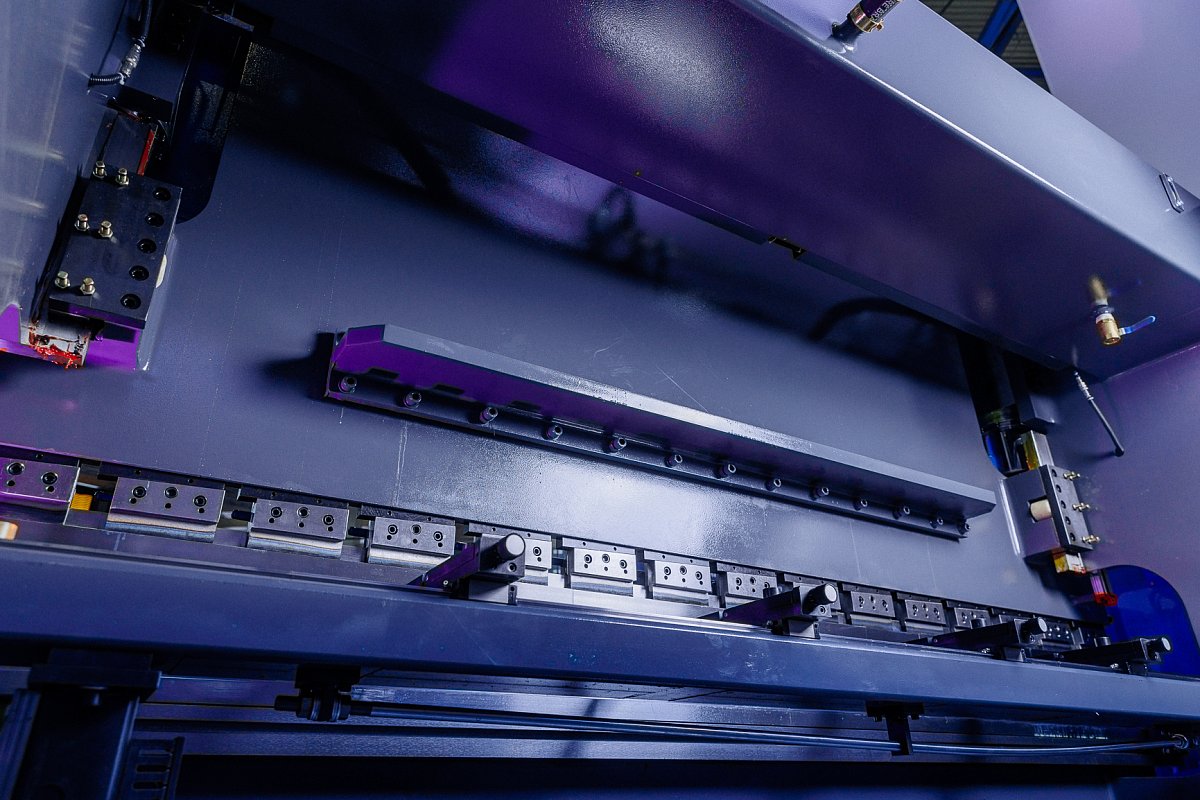

Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.
Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.
Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.
Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).

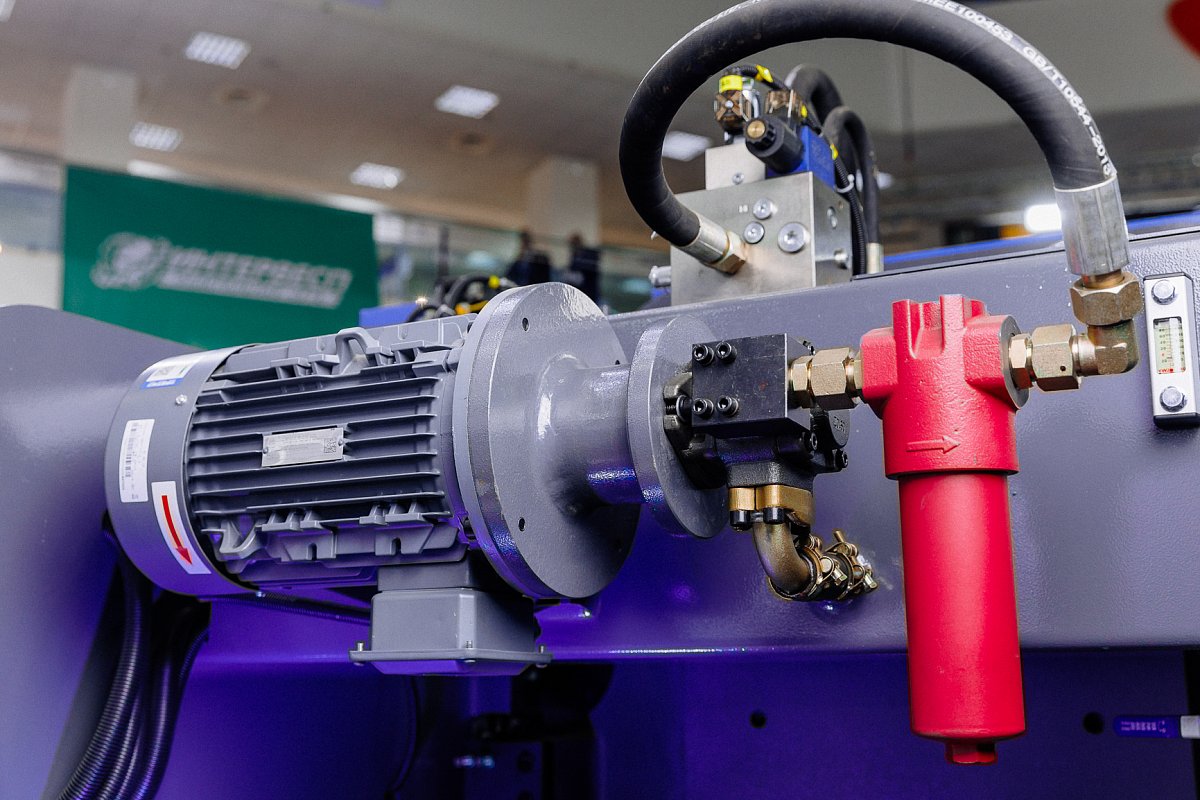

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).
Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

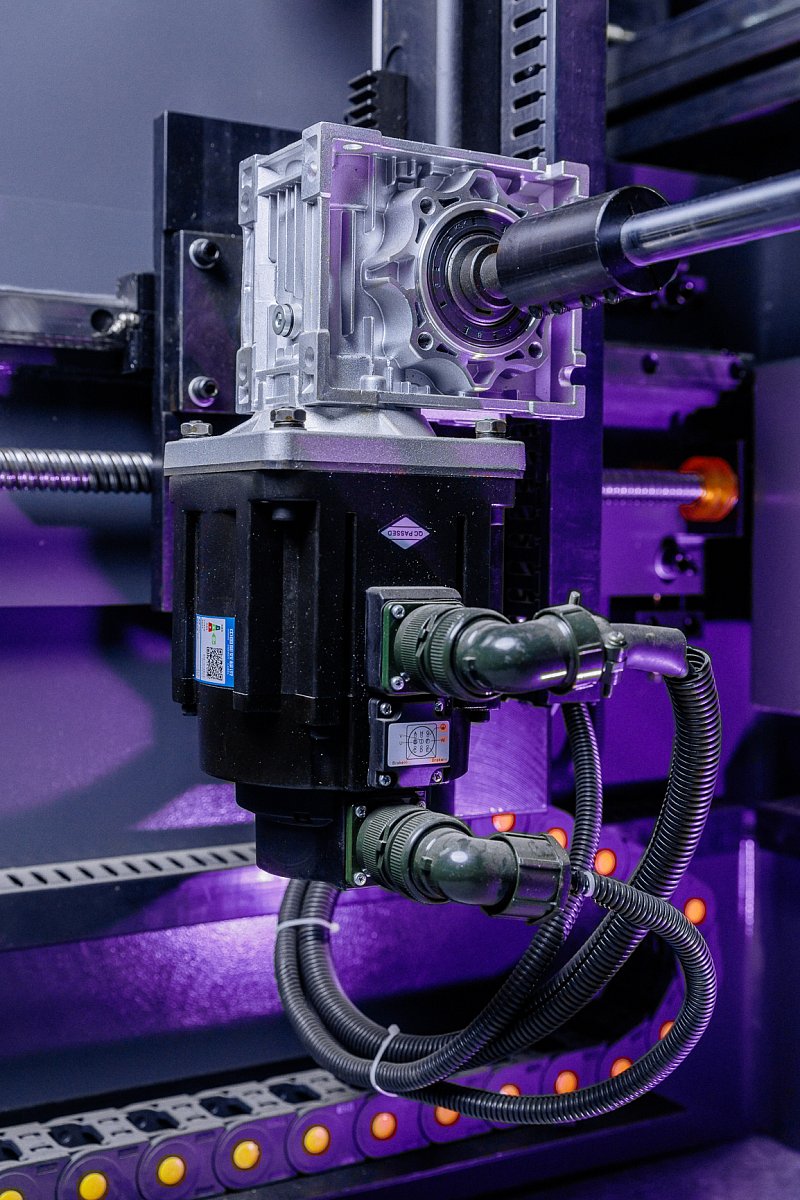

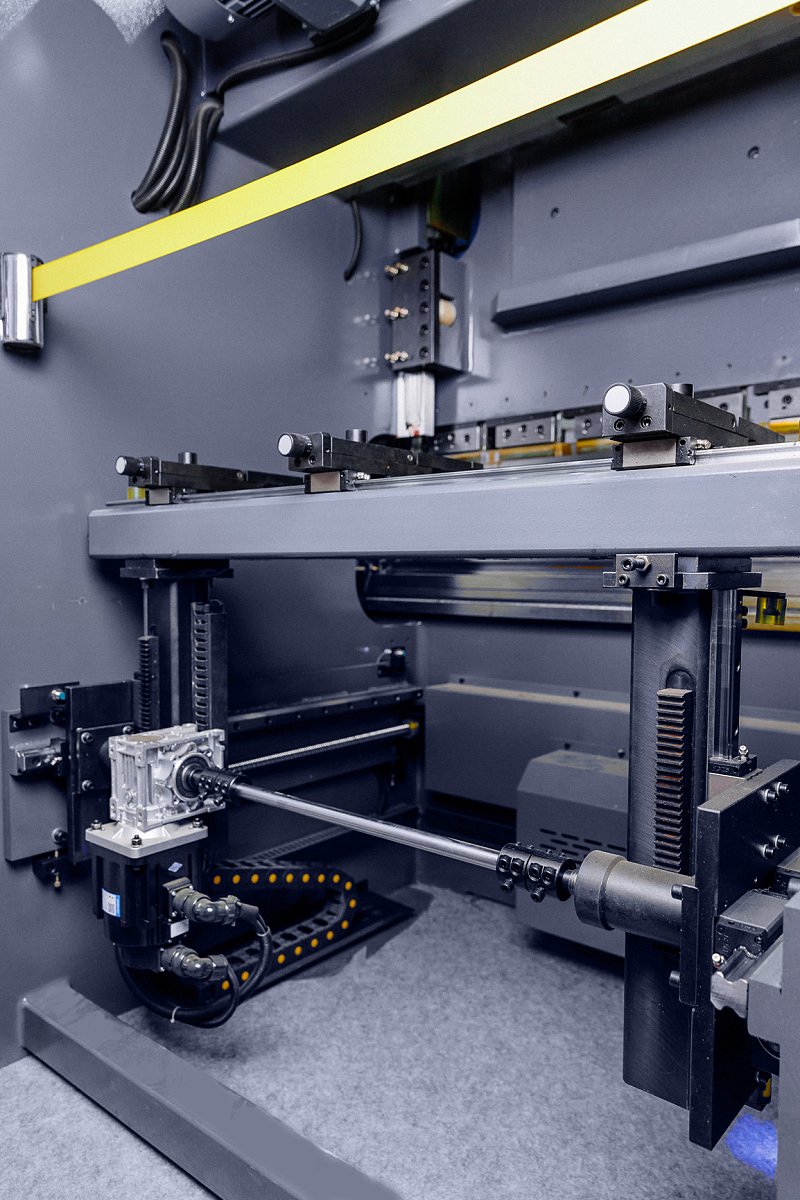

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм.
Задние упоры поддерживают работу в осях:
Ось X - перемещение упоров от / к оператору
Ось R - перемещение упоров вниз / вверх.
Комплектация
- СИСТЕМА УПРАВЛЕНИЯ MT-15
- НАСОС ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ SUNNY (США)
- ОПТИЧЕСКИЕ ЛИНЕЙКИ СИНХРОНИЗАЦИИ GIVI MISURE (Италия) PREMIUM
- КЛАПАНЫ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ BOSCH-Rexroth (Германия)
- УПЛОНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США) / или аналог
- ФИТИНГИ ГИДРАВЛИЧЕСКИХ ТРУБОК EMB (Германия) / или аналог
- ШАРИКОВИНТОВЫЕ ПАРЫ И ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (Тайвань)
- ГЛАВНЫЙ ДВИГАТЕЛЬ Siemens (Siemens Beide Standard Motors Ltd. (SSML))
- ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (Франция)
- БЫСТРАЯ СМЕНА ИНСТРУМЕНТА тип PROMECAM (Европа / Япония)
- ГИДРОЦИЛИНДРЫ 2 шт.
- КОМПЕНСАЦИЯ ПРОГИБА Электромеханическая (Автоматическая)
- ПУЛЬТ НОЖНОГО ПРИВОДА (ПЕДАЛЬ) KACON (Ю. Корея)
