Назначение:

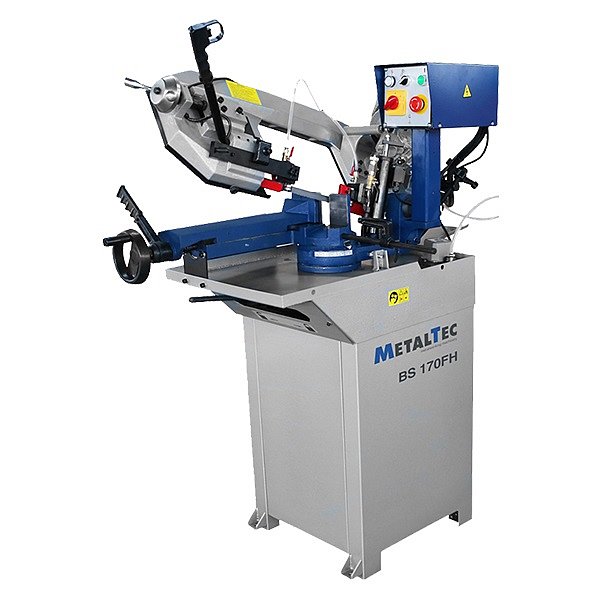

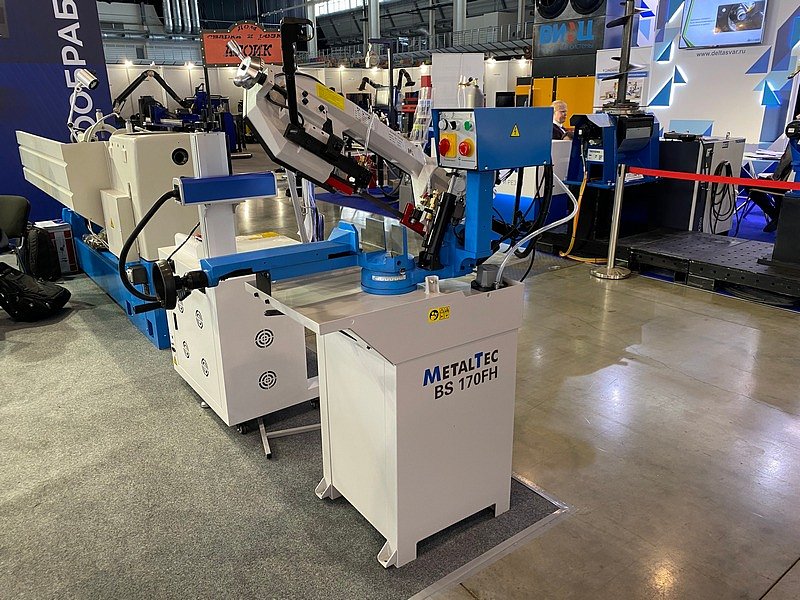

Ленточнопильный станок MetalTec BS 170 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – 0°~ 60°
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
Комплект поставки:
- Станок в сборе
- Тумба станка
- Пильное полотно
- Упор для серийной резки
- Инструкция по эксплуатации
Справочная информация
Схема обработки:
СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
Технические характеристики
Модель | BS 170 FH |
Мощность двигателя, Вт | 900 (220 V) |
Размеры пильного полотна, мм | 2105 x 20 x 0,9 |
Скорость резания, м/мин | 80 (230 V) - 1 режим |
Угол разворота пильной рамы, ° | 0°~ 60° |
Высота стола, мм | 970 |
Режимы резания | ручной, гидроразгрузка |
Сечение обрабатываемой детали при – 90°, мм | |
● | 170 |
■ | 140 х 140 |
▅ | 210 х 140 |
Сечение обрабатываемой детали при – 45°, мм | |
● | 120 |
■ | 110 х 110 |
▅ | 130 х 110 |
Сечение обрабатываемой детали при – 60°, мм | |
● | 70 |
■ | 60 х 60 |
▅ | 170 х 60 |
Габаритные размеры (рама) | |
Длина, мм | 1260 |
Ширина, мм | 540 |
Высота, мм | 900 |
Габаритные размеры (тумба) | |
Длина, мм | 750 |
Ширина, мм | 560 |
Высота, мм | 150 |
Вес (нетто), кг | 160 |
Вес (брутто), кг | 200 |
Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента.
Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).
Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром.
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.
Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.
Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол.
