Винтовой компрессор превращает атмосферный воздух в стабильный поток сжатого воздуха нужного давления. Для цеха это по сути «сердце» пневмосети. От правильного выбора конструкции, схемы работы и обслуживания зависит надежность производства, расход электроэнергии и итоговая стоимость владения.
Что такое винтовой компрессор простыми словами
Винтовой компрессор относится к объёмным компрессорам. Воздух сжимается не поршнем, а парой роторов со специальным профилем винтов. Эти винты вращаются навстречу друг другу. Объём между лопастями уменьшается, давление растет.
Проще всего представить мясорубку. Продукт захватывается шнеком, продвигается, уплотняется. Здесь вместо продукта — воздух или газ. Винтовые компрессоры обеспечивают непрерывное сжатие. Поток воздуха получается ровный, без пульсаций, с низким уровнем шума.
По принципу действия винтовой компрессор относится к роторным объёмным машинам. Давление создается за счет уменьшения объема камер между винтами. Скорость вращения относительно невысокая. КПД высокий, ресурс роторов большой при правильной смазке и фильтрации.
Где применяют винтовые компрессоры в промышленности
Винтовые компрессоры ставят там, где нужен стабильный поток сжатого воздуха в течение всего рабочего дня. Обычно это непрерывные или почти непрерывные производственные линии.}
Типичные области применения:
- металлообработка и механосборка, линии с металлообрабатывающим оборудованием;
- лазерная резка, покраска, пескоструйная обработка, где чувствительны давление и качество сжатого воздуха;
- пищевые и химические производства, включая безмасляные компрессоры;
- автосервисы и кузовные участки с множеством пневмоинструмента;
- газовые и технологические компрессорные станции высокого давления.
Главная причина выбора винтовых машин — высокая производительность, устойчивое давление при длительной нагрузке и уменьшенный риск простоя из-за перегрева. При правильно подобранной системе сжатого воздуха (компрессор, ресиверы, осушители, фильтры для сжатого воздуха) удается снизить брак и износ пневмоинструмента.
Устройство винтового компрессора
Конкретные модели отличаются деталями, но общий набор узлов у винтовых компрессоров схож.
Основные элементы компрессорной установки
Типичная воздушная винтовая станция включает:
- входной воздушный фильтр и всасывающий клапан;
- винтовой блок с ведущим и ведомым роторами;
- электродвигатель или дизельный двигатель с ременным или прямым приводом;
- масляный бак с сепаратором и системой фильтрации масла;
- клапан минимального давления и обратный клапан на выходе;
- радиатор воздуха и масла, вентилятор охлаждения;
- ресивер (иногда отдельно в системе);
- шкаф управления с контроллером и защитами.

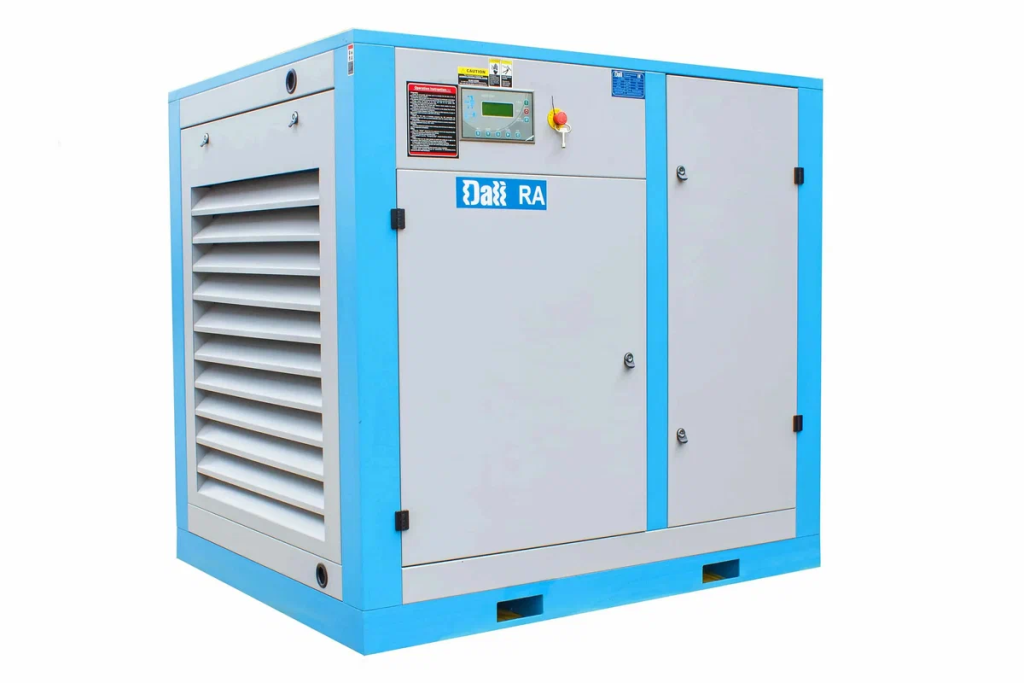

Все это смонтировано в общем корпусе. На промышленных моделях корпус шумозащитный, часто со встроенными панелями для обслуживания. Внутри находится пневмосхема, маслопроводы и электрические кабели.
Винтовой блок и роторная пара
Винтовой блок — главная часть компрессора. Внутри корпуса располагаются два ротора с асимметричным профилем винтов. Один ротор ведущий, второй ведомый. Зазоры между роторами и корпусом минимальны. Это обеспечивает хорошую степень сжатия при умеренном износе.
Во время работы вращение электродвигателя через муфту или ременной привод передается на ведущий вал. Ведомый ротор синхронно вращается за счет зубчатой передачи или зацепления профилей. Скорость вращения обычно составляет несколько тысяч оборотов в минуту.
Масляная система, сепаратор и охлаждение
В маслозаполненных винтовых компрессорах масло выполняет сразу три функции. Оно смазывает подшипники и зубчатые пары. Уплотняет зазоры между роторами и корпусом. Отводит тепло из зоны сжатия.
Часть масла впрыскивается непосредственно в винтовой блок. На выходе получается масляно-воздушная смесь. Смесь попадает в маслобак. Там масло отделяется гравитационно, затем через масляный сепаратор тонкой фильтрации. Дальше масло проходит через масляный фильтр, радиатор, термостатический клапан и возвращается в блок.
Воздух после сепаратора направляется через воздушный радиатор. Там он охлаждается до приемлемой температуры. Затем воздух поступает в сеть или в общий ресивер системы.
Система управления и автоматика
Шкаф управления отвечает за пуск, останов, защиту и регулирование режима работы. Современные модели используют электронный контроллер. Контроллер анализирует сигналы датчиков давления, температуры, реле уровня, термостата и управляет клапанами нагрузка/холостой ход.
Во многих промышленных компрессорах применяют частотный привод. Он изменяет скорость вращения электродвигателя в зависимости от потребления сжатого воздуха. Такой режим снижает энергопотребление и увеличивает ресурс оборудования.
Принцип работы винтового компрессора по этапам
Работает винтовой компрессор циклично, но процесс выглядит как непрерывный поток. Рассмотрим стандартную маслозаполненную воздушную станцию.
1. Засасывание атмосферного воздуха
После старта компрессора нажатием кнопки включения запускается электродвигатель. Шкаф управления контролирует набор минимального давления в маслобаке. Как только давление достигает заданного уровня, открывается всасывающий клапан.
Атмосферный воздух проходит через воздушный фильтр. Фильтр удерживает пыль и крупные частицы. Дальше воздух через впускной клапан поступает в полость винтового блока.
2. Процесс сжатия воздуха винтовой парой
При вращении роторов воздух попадает в камеры между винтами и корпусом. По мере вращения объём этих камер уменьшается. Воздух сжимается до расчетного давления. В процессе сжатия в блок впрыскивается масло. Смесь воздуха и масла охлаждается. Зазоры между винтами и корпусом уплотняются.
Температура в зоне сжатия без охлаждения достигала бы 150–200 °C при давлении 7–10 бар. Масло снижает температуру до рабочих значений около 85–95 °C. Это защищает ротора, подшипники и уплотнения.
3. Разделение воздуха и масла
На выходе из винтового блока воздушно-масляная смесь поступает в маслобак. В нижней части бака масло отделяется естественным образом и стекает вниз. Остальная часть масла задерживается на элементе маслоотделителя. Уровень остаточного масла в сжатом воздухе зависит от качества сепаратора и схемы. Чем выше требования к чистоте, тем сложнее ступени фильтрации после компрессора.
Отделенное масло через масляный фильтр и радиатор возвращается в систему. Циркуляцию поддерживают перепады давления и специальный термостатический клапан.
4. Охлаждение и подача сжатого воздуха
Сжатый воздух после сепаратора поступает к двойному клапану. Клапан минимального давления не открывается, пока в системе не будет достигнуто минимальное давление. Обычно это 4–5 бар. Клапан удерживает внутреннее давление, обеспечивает стабильную циркуляцию масла.
Обратный клапан защищает компрессор от обратного потока воздуха из сети при останове. После двойного клапана воздух проходит через воздушный радиатор. Там снижается температура. Затем воздух поступает в ресивер и дальше к потребителям по трубопроводам.
В большинстве промышленных систем после компрессора установлены осушители и фильтры. Они снижают точку росы, удаляют остаточное масло и мелкие частицы. Это важно для ресурса станков для резки металла, пневмоцилиндров, пневмоинструмента.
Основные типы винтовых компрессоров
При проектировании системы сжатого воздуха важно понимать, какие типы винтовых установок существуют. Выбор конкретного решения влияет на TCO и стабильность технологического процесса.
Маслозаполненные и безмасляные винтовые компрессоры
Маслозаполненные компрессоры — наиболее распространенный вариант. Масло подается в винтовой блок. Обеспечивает смазку, охлаждение и уплотнение. На выходе получается воздух с остаточным содержанием масла. После фильтрации его достаточно для большинства промышленных задач.
Безмасляные винтовые компрессоры применяют там, где требуются очень низкие остаточные концентрации масла. Например, пищевая, фармацевтическая, электронная промышленность, часть химических процессов. В таких машинах сжатие происходит без контакта масла с воздухом. Для охлаждения используют воду либо специальные материалы и ступени сжатия. Стоимость оборудования выше, требования к качеству воздуха на всасывании строже.
Одноступенчатые и двухступенчатые схемы
В одноступенчатых компрессорах воздух сжимается до рабочего давления в одном винтовом блоке. Диапазон давлений обычно до 13 бар. Для более высоких давлений или для повышения энергоэффективности используют двухступенчатые винтовые пары.
В двухступенчатых моделях первая ступень поднимает давление до промежуточного значения. Затем воздух охлаждается. Вторая ступень доводит давление до конечного уровня. Такой процесс уменьшает удельные потери и снижает нагрузку на ротора. Энергоэффективность выше, ресурс винтов дольше.
Привод: ременной, прямой, с редуктором
По типу привода выделяют:
- ременный привод от электродвигателя к винтовому блоку;
- прямой привод через муфту на вал ротора;
- редукторный вариант, особенно для мощных газовых установок.
Ременной привод проще и дешевле. Но требует контроля натяжения ремней, имеет дополнительные потери и износ. Прямой привод с эластичной муфтой обеспечивает лучший КПД и меньший уровень вибрации. Для промышленных станций с длительной нагрузкой чаще выбирают прямой привод, особенно в диапазоне средней и большой мощности.
Стационарные и передвижные станции
Стационарные винтовые компрессоры устанавливают в отдельном помещении или компрессорной. Передвижные дизельные станции используют на стройплощадках, в карьерных работах, на объектах без стабильного электроснабжения. Конструкция винтового блока там аналогичная. Отличается привод, система охлаждения и защита от внешних условий.
Компрессоры с частотным регулированием
Важная группа — винтовые компрессоры с частотным преобразователем. Контроллер изменяет скорость вращения электродвигателя в зависимости от расхода воздуха. Это снижает количество пусков, уменьшает холостой ход и делает потребление электроэнергии более плавным. В типичных проектах экономия по электроэнергии достигает 20–30 процентов по сравнению с классическим «вкл/выкл» режимом.
Винтовой и поршневой компрессор: сравнение по TCO
Выбор между поршневым и винтовым компрессором — вопрос не только цены покупки. Важнее совокупная стоимость владения за 5–10 лет работы.
| Показатель | Винтовой компрессор | Поршневой компрессор |
|---|---|---|
| Режим работы | Непрерывный, длительный, 8–24 ч в сутки | Периодический, ограничение по циклам и нагреву |
| Производительность | Средняя и большая, стабильный поток | Небольшая и средняя, заметные пульсации |
| Уровень шума | Низкий, шумозащитный корпус | Выше, требуется отдельная шумоизоляция |
| Интервал обслуживания | 4 000–8 000 ч между ТО | Около 500 ч между ТО |
| Энергоэффективность | Высокая, особенно с частотным приводом | Ниже, особенно при частых пусках |
| Ресурс основных узлов | Длительный ресурс винтовой пары | Быстрее изнашиваются поршни и клапаны |
| Стартовая стоимость | Выше при одинаковой производительности | Ниже, простой компрессор |
| TCO при 8-часовой смене | Обычно ниже за счет ресурса и экономии энергии | Чаще выше из-за ТО, ремонта, простоя |
Для небольших участков с эпизодической нагрузкой поршневые компрессоры остаются рациональным вариантом. Но при круглосуточной работе, большом числе потребителей и жестких требованиях к стабильности давления выгоднее винтовые компрессоры. Экономию дает в первую очередь снижение простоев, уменьшение объема ремонтов и расхода электроэнергии.
Требования к монтажу и условиям эксплуатации
Правильное размещение винтового компрессора напрямую влияет на ресурс и надежность. Здесь важно соблюсти несколько простых, но обязательных условий.
Базовые требования:
- отдельное помещение или зона с хорошей вентиляцией;
- температура воздуха внутри в рабочем диапазоне, обычно +5…+40 °C;
- отсутствие агрессивной пыли, абразива, аэрозолей масла вокруг;
- жёсткое основание без необходимости сложного фундамента, но с выравниванием по уровню;
- доступ к дверцам корпуса для обслуживания, съем панелей, замены фильтров;
- правильная прокладка трубопроводов от компрессора к магистрали, минимальный набор поворотов и резких сужений.
Важно заранее предусмотреть место под ресиверы, осушители и фильтры. Желательно расположить их так, чтобы минимизировать падение давления и упростить обслуживание. Для мощных установок требуется отдельный ввод электропитания, проверка сечения кабелей и настроек защит.
Обслуживание винтового компрессора и ресурс
Сильная сторона винтовых компрессоров — длительные интервалы обслуживания, но только при соблюдении регламента. Типовые регламенты производители привязывают к наработке в часах.
Основные операции технического обслуживания включают:
- замена воздушного фильтра и проверка всасывающего тракта;
- замена масляного фильтра и масла по регламенту часов;
- контроль состояния маслоотделителя, замена при достижении падения давления;
- проверка ременного привода и муфты, корректировка натяжения;
- очистка радиаторов воздуха и масла, контроль температуры масла;
- диагностика вибрации, контроль подшипников и уплотнений;
- проверка работы защит, реле давления и датчиков температуры.
Критично соблюдать регламент по маслу. Использование неподходящего масла или превышение интервала замены резко снижает ресурс винтового блока и подшипников. Для сложных линий имеет смысл включить компрессор в общую систему мониторинга. Это позволяет прогнозировать ремонты и избегать аварийных остановок.
Типичные ошибки при выборе и эксплуатации
Многие проблемы с винтовыми компрессорами связаны не с конструкцией, а с неправильным подбором или нарушением условий работы.
Распространенные ошибки при выборе:
- ориентир только на рабочее давление, без расчета реальной производительности сети;
- отсутствие резерва по производительности и неучет пиковых нагрузок;
- неучтенное падение давления в трубопроводах и оборудовании подготовки воздуха;
- выбор безмасляной машины там, где достаточно качественной фильтрации;
- отказ от частотного привода при сильно меняющейся нагрузке по сменам.
Ошибка эксплуатации — работа в сильно запыленном помещении. Абразивная пыль быстро изнашивает ротора и подшипники, засоряет радиаторы, повышает температуру. Другая типичная проблема — эксплуатация при постоянно закрытых жалюзи или забитых фильтрах вентиляции компрессорной.
Часто недооценивают важность осушителей и фильтров. В итоге конденсат и остаточное масло попадают в пневмоинструмент, клапаны, чувствительные узлы лазерных станков. Это приводят к коррозии, залипанию и прямым простоям производства.
Как выбрать мощность и производительность под цех
Выбор винтового компрессора начинается с расчета потребности в сжатом воздухе. Важно учесть рабочий расход, пики и запас под развитие.
Практический подход:
- Составить список потребителей сжатого воздуха. Для каждого указать расход и рабочее давление.
- Определить коэффициент одновременности работы. Для линий с жесткой синхронизацией он близок к единице. Для ручного инструмента обычно ниже.
- Суммировать потребление с учетом коэффициентов. Учесть дополнительные потери на утечки и продувки.
- Добавить запас 10–20 % на развитие, новые рабочие места и старение сети.
Важно рассчитать падение давления на длине трубопроводов, арматуре, фильтрах и осушителях. Если потребителю требуется 7 бар, компрессор должен поддерживать на выходе большее давление, например 8–9 бар, в зависимости от потерь в магистрали.
Для сложных линий с лазерными станками с ЧПУ, покраской или роботизированной сваркой имеет смысл считать TCO. Иногда выгоднее поставить два компрессора меньшей мощности. Один работает в базовой нагрузке, второй включается при пике. Такое решение уменьшает количество холостых режимов и экономит энергию.
Частые вопросы по теме: как работает винтовой компрессор
Какой запас по производительности закладывать при выборе винтового компрессора для цеха?
Для промышленных цехов обычно закладывают 10–30 % запаса по производительности. Нижняя граница подходит для стабильных линий, где состав потребителей фиксирован, а новые рабочие места не планируются. Более высокий запас нужен, если производство растет, планируется установка дополнительного пневмоинструмента или металлообрабатывающего оборудования. Важно не завышать запас чрезмерно. Слишком мощный компрессор большую часть времени работает в холостом режиме, расходует электроэнергию и снижает эффективность. В таких случаях выгоднее рассмотреть два меньших винтовых компрессора с каскадным управлением или модель с частотным приводом.
Можно ли просто заменить поршневой компрессор на винтовой без переделки пневмосети?
Физически подключить винтовой компрессор к существующей сети обычно возможно. Но перед заменой нужно оценить несколько параметров. Во-первых, диаметр магистральных труб и арматуры. Винтовой компрессор чаще работает с большей производительностью, поэтому падение давления по сети может увеличиться. Во-вторых, наличие и состояние осушителей, фильтров и ресиверов. Винтовая машина быстро «раскачивает» сеть, объем ресиверов должен быть достаточным. В-третьих, система электроснабжения. Ток пуска, мощность и требования к защите отличаются. На практике перед заменой имеет смысл сделать аудит сети и подобрать винтовой компрессор уже как элемент полной системы сжатого воздуха, а не как аналог старого поршневого агрегата.
Насколько реально снизить затраты на электроэнергию при переходе на винтовой компрессор с частотным приводом?
Экономия зависит от режима работы цеха. При стабильной круглосуточной нагрузке выигрыш будет умеренным. Основной эффект дает уменьшение холостого хода, снижение числа пусков и работы в завышенном давлении. На производствах с переменной нагрузкой по сменам, обеденными окнами и простоями экономия по электроэнергии часто достигает 20–30 % по сравнению с классическими схемами «включено/выключено». Точный расчет проводят по профилю потребления. Анализируют график давления, время работы под нагрузкой, число пусков. При рисовании TCO на 5–7 лет важно учитывать стоимость самого частотного привода, ресурс и экономию энергии, особенно при больших мощностях (десятки киловатт и выше).
Какие минимальные требования к помещению для винтового компрессора?
Основные требования три. Первое — достаточный приток и вытяжка воздуха, чтобы температура в зоне забора была близка к окружающей. Перегрев снижает ресурс масла и винтового блока. Второе — низкая запыленность, отсутствие абразива, металлической стружки и аэрозолей, например от покраски. Для грязных зон лучше предусмотреть отдельное помещение или фильтрующие панели. Третье — доступность для обслуживания. Вокруг компрессора должно оставаться пространство для открытия дверей корпуса, демонтажа фильтров и радиаторов. Отдельно проверяют несущую способность пола, наличие электрических вводов нужной мощности и возможность подключения пневмомагистрали к общему коллектору.
Как понять, что винтовой компрессор «не тянет» линию, хотя по паспорту производительность подходит?
Симптомы типичные. Давление в сети проседает при старте крупного потребителя. Компрессор почти не уходит в режим холостого хода, работает на максимальной загрузке, при этом давление с трудом держится на нижней границе уставки. Часто причина не в самом винтовом блоке, а в неверных исходных данных. В расчет заложили номинальную производительность компрессора, не учли реальные утечки, падение давления в трубопроводах, фильтрах и осушителях. Второй вариант — сеть выросла, добавились новые участки, а компрессор остался прежним. В таких случаях анализируют профиль потребления, измеряют давление в ключевых точках, считают падение давления и сравнивают его с паспортными характеристиками. Решения — пересмотр схемы сети, увеличение диаметров магистралей, установка дополнительного компрессора или замена станции на более производительную.
Нужен ли винтовой компрессор для лазерной резки металла, или хватит поршневого?
Для современной лазерной резки, особенно при работе с несколькими лазерными станками с ЧПУ, в большинстве случаев нужен винтовой компрессор. Лазерная резка чувствительна к стабильности давления, чистоте воздуха и уровню шума. Поршневые компрессоры создают пульсации, хуже переносят длительные нагрузки и чаще требуют обслуживания. Винтовой компрессор обеспечивает стабильное давление с минимальными колебаниями, низкий уровень шума и длительный ресурс при работе в несколько смен. Поршневой вариант допустим только для одиночных установок с малой нагрузкой, где технологические требования к давлению и качеству воздуха невысоки.
