НАЗНАЧЕНИЕ:

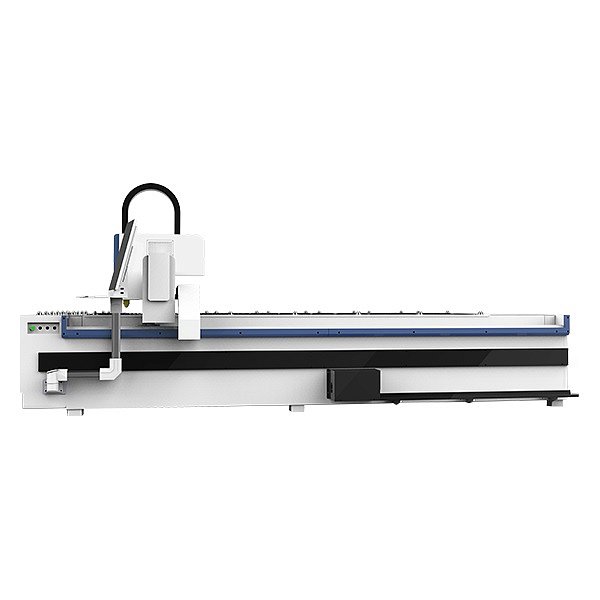

Оптоволоконный лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Модель | 1530B |
Рабочая зона (X x Y), мм | 1530 x 3050 |
Вид охлаждения | Чиллер HUA KU (Китай) |
Направляющие по осям X, Y, Z | LAPPINGS (Тайвань) - 25 мм (квадратного сечения) |
Передача по осям X, Y | Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия) |
Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
Датчик высоты | Автоматический |
Система управления | RU CUT V.2 (NESTING) - локализация для Российского рынка |
Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
Смазка | Централизованная система смазки |
Редуктор | SHIMPO - NIDEC (Япония) |
Электрокомпоненты | SCHNEIDER (Франция) |
Точность позиционирования, мм | ±0,03 |
Точность повторного позиционирования, мм | ±0,02 |
Ускорение | до 1G |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Тип лазера | Оптоволоконный лазер |
Режущая голова | METALTEC CH 3000 |
Производитель лазера | MAXPHOTONICS |
Мощность лазера, Вт | 6000 |
Длина волны лазера, мм | 1070 |
Срок работы лазера, ч | До 100 000 |
Двигатели по осям X, Y, кВт | Серводвигатель Leadshine 0,75 кВт (Тайвань) |
Двигатель по оси Z, кВт | Серводвигатель Leadshine 0,4 кВт (Тайвань) |
Максимальная толщина резки, мм (Углеродистая сталь) | 10 |
Максимальная скорость резки, м/мин | до 30 |
Максимальная скорость холостого хода, м/мин | до 100 |
Минимальная ширина резки, мм | Минимальная ширина резки, мм |
Длина, мм | 4400 |
Ширина, мм | 2300 |
Высота, мм | 1600 |
Вес, кг | 2300 |

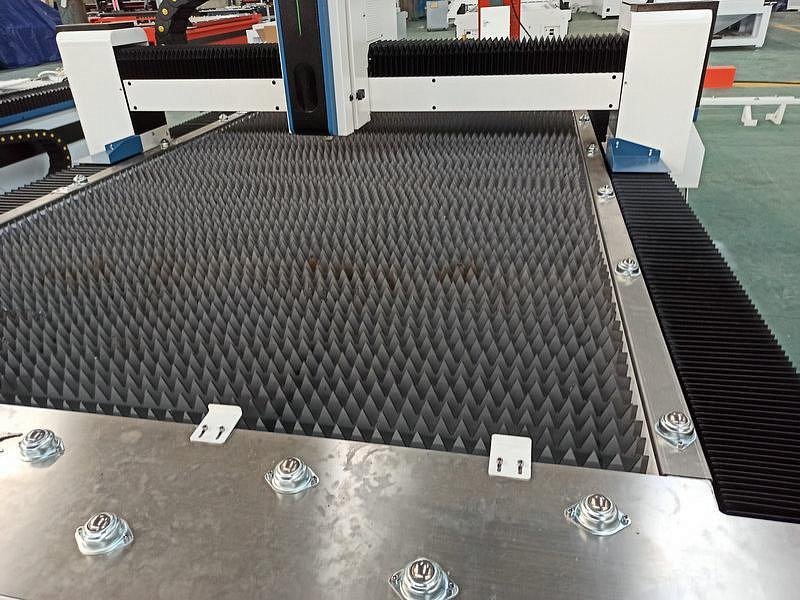

Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
