НАЗНАЧЕНИЕ:

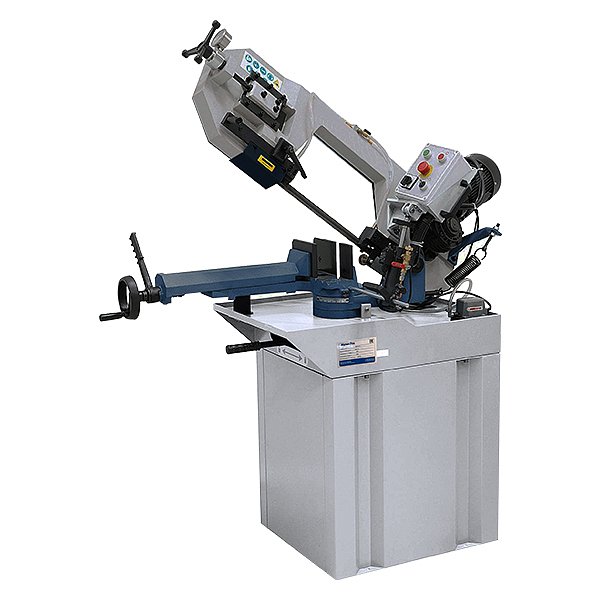

Ленточнопильный станок MetalTec BS 220 FHЕ - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
СХЕМА ОБРАБОТКИ:
СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
Технические характеристики
Модель | BS 270 FHE |
Мощность двигателя, Вт | 1500 (380 В) |
Размеры пильного полотна, мм | 3160 x 27 x 0,9 |
Скорость резания, м/мин | 35 / 68 |
Угол разворота пильной рамы, ° | - 45 (лево), - 60 (право) |
Высота стола, мм | 1045 |
Сечение обрабатываемой детали при – 90°, мм ●/■/▅ | 270/260/370 х 220 |
Сечение обрабатываемой детали при – 45°, мм ●/■/▅ | 240/180 х 180/240 х 160 |
Сечение обрабатываемой детали при – 60°, мм ●/■/▅ | 160/100 х 100 |
Длина, мм | 1860 |
Ширина, мм | 760 |
Высота, мм | 1720 |
Вес (нетто), кг | 491 |
Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.
Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым.
Надежную работу на протяжении всего срока эксплуатации, обеспечивает мощный редукторный двигатель 1,1 кВт. Для обработки металла различной твердости и сечения предусмотрены два режима скорости вращения полотна (37,5 / 75 м/мин).
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента и заготовки.
