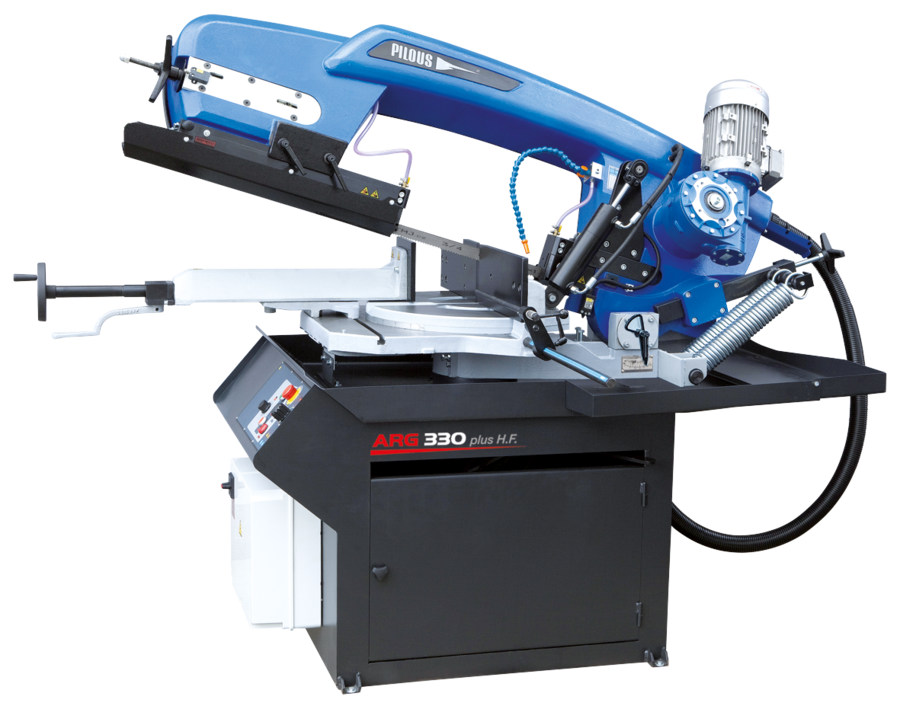

Станок ленточнопильный ARG 330 Plus H.F.

Совершенно новая технология литья пильной рамы и обновленный уникальный дизайн. Литье корпуса рамы выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза. Использование прочной, широкой ленты является оптимальным выбором для обеспечения всех потребностей производства. В новой модели используется полотно с шириной 34 мм и толщиной 1.1 мм, позволяющие использовать данный станок для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Поворот рамы осуществляется в диапазоне от -45⁰ до 60⁰. Станок оборудован гидравлической системой, с помощью которой осуществляется автоматический подъем рамы после завершения пиления. Данная система значительно облегчает работу со станком, особенно при пилении серии деталей. Величина раскрытия может быть отрегулирована в соответствии с размерами заготовки. Подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана гидроцилиндра. После окончания пропила привод пилы автоматически останавливается и поднимается в первоначальное положение. Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Эргономичная компактная тумба позволяет установить станок на площади с ограниченным пространством.​

• Простая и быстрая установка и фиксация угла реза в диапазоне от 0⁰ до 60 при неизменном положении заготовки, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
• Очень жесткие компоненты конструкции станка, выполненные из отливок из серого чугуна, что повышает виброустойчивость станка;
• Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками. Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы;
• Современный дизайн рамы позволяет распиливать заготовки больших размеров как прямо, так и под углом;
• Массивный поворотный стол пильной рамы, с загрузочной поверхностью увеличенной площади, обеспечивает максимальную жесткость станка и стабильность процесса обработки даже при резке труднообрабатываемых материалов;
• Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Новая конструкция приводных шкивов пилы, механизма натяжения и механизмов вращения пилы обеспечивает большую долговечность и надежность станка;
• Бесшумный и необслуживаемый червячный мотор-редуктор;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Все электрические кабели и шланги подачи СОЖ спрятаны во внутренние полости станка, что исключает их повреждение;
• Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии;
• Система контроля натяжения полотна и автоматическое отключение в случае разрыва.
• Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.
• Упор для выставления заготовок со шкалой, длинной 500 мм. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.

Углы резания

90°	510×340 мм	340 мм	380 мм
45° L	350×340 мм	340 мм	380 мм
45° R	350×340 мм	340 мм	380 мм
60° L	235×340 мм	255 мм	270 мм
60° R	235×340 мм	255 мм	270 мм

Технические характеристики

Главный двигатель	400 В, 50 Гц, 3 кВт
Мотор помпы СОЖ	400 В, 50 Гц, 0,12 кВт
Мотор гидростанции	400 В, 50 Гц, 0,55 кВт
Поворот пильной рамы	60-45-0-45-60º
Размер ленточного полотна	4950×34×1,1 мм
Скорость движения полотна	15-90 м/мин
Высота стола тисков	810 мм
Объем бака гидросистемы	26 л (ISO 6743/4 — HM)
Объем бака СОЖ	35 л
Габариты (мин.)	1400×1350×2650 мм
Габариты (макс.)	2350×2200×2700 мм
Масса станка	1025 кг

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА

	Гашение вибраций Пильные рамы основной линейки PILOUS выполнены из высококачественного литья серого чугуна.
	Отсутствие сварочных швов Ввиду отсутствия стыковых сварочных швов, не забивается металлическая стружка.
	Шкивы Из литья серого чугуна, подвержены высокоточной механической обработке, что сказывается на точности реза и износостойкости узла.
	Компоненты Все станки оснащены электроприводом, электрическими, электронными и гидравлическими компонентами от известных европейских производителей. Это гарантирует максимальную точность реза в сочетании с длительным сроком службы, как станков, так и ленточных полотен. Центральный склад запасных частей расположенный в г. Санкт-Петербург гарантирует оперативные поставки по всей территории РФ.
	Технологичная конструкция Фурнитура, провода и шланги технологически спрятаны в конструкцию пильной рамы.
	Поворотный стол (№1.1) Из литья серого чугуна, исключает пропил основания, позволяет выбрать абсолютно любой угол для реза в диапазоне от -45 до +60 градусов.
	Поворотный стол. (№2) Из литья серого чугуна, исключает пропил основания, позволяет выбрать абсолютно любой угол для реза в диапазоне от -45 до +60 градусов.
	Тиски №1 Сменные губки и возможность быстро переставлять узел зеркально с другой стороны реза.
