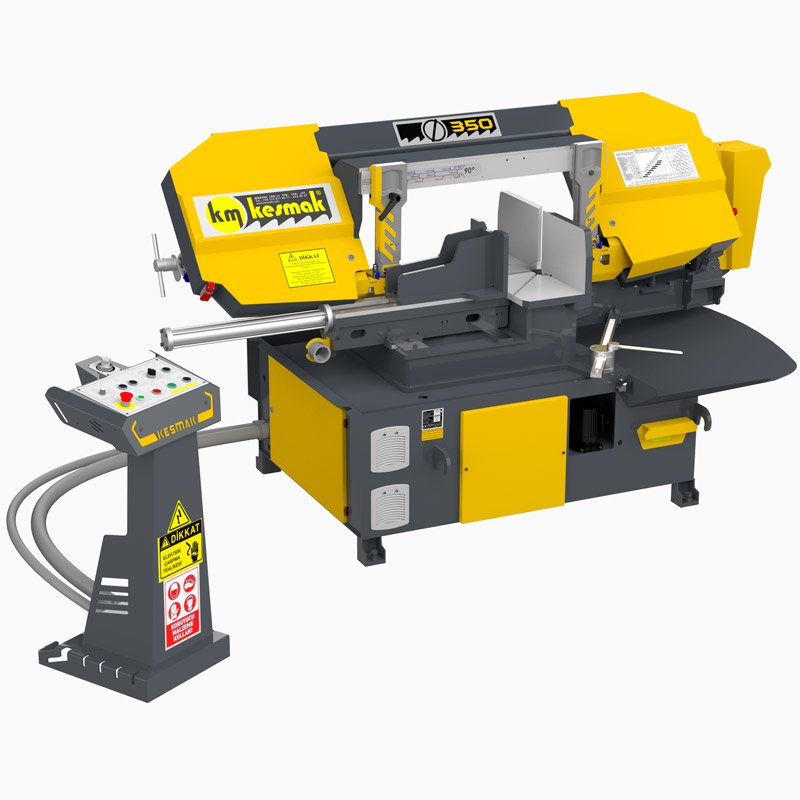

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
ОСОБЕННОСТИ
- Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
- Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.
ОБРАБОТКА ЗАГОТОВОК
| Осуществление реза под углом и размер заготовки, мм | |||||||
| -30° | +30° | -45° | +45° | -60° | +60° | 90° | |
| Вид заготовки | |||||||
 |
- | 210 | 320 | 340 | - | 350 | 350 |
 |
- | 180х180 | 200х200 | 300х300 | - | 330х330 | 350х350 |
 |
- | 160х200 | 200х380 | 250х320 | - | 330х450 | 350х500 |
ОБЛАСТЬ ПРИМЕНЕНИЯ
Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
 |
Поворотная пильная рама в две стороны – от - 60° до + 60° позволяет осуществлять распил заготовок под углом без перемещения заготовки и без потери максимального диапазона резания.  |
 |
Гидравлические тиски – автоматический зажим и разжим заготовки с возможностью регулировки давления, позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки. |
 |
Устройство измерения натяжения ленточного полотна (манометр). |
 |
Для отмера длины реза станок оснащен удобной линейкой с упором. |
 |
Система подачи СОЖ в зону резания. |
 |
Пульт управления станком адаптирован на российский рынок. |
| Автоматический останов станка при обрыве ленточного полотна. | |
| Контроль открытых частей станка (при открытых элементах запуск станка невозможен). | |
| Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 12 - 80 м/мин. | |
| Опускание пильной рамы в ручных ленточнопильных станках осуществляется за счет мускульного усилия рабочего преодолевая усилие пружины. | |
| В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке. | |
| Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления. |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
 |
 |
 |
| Комплект инструментов для обслуживания станка |
Ленточнопильное полотно | Рольганг 1 м. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Гидравлический прижим для пакетной резки. |
 |
Лазерный указатель линии реза. |
