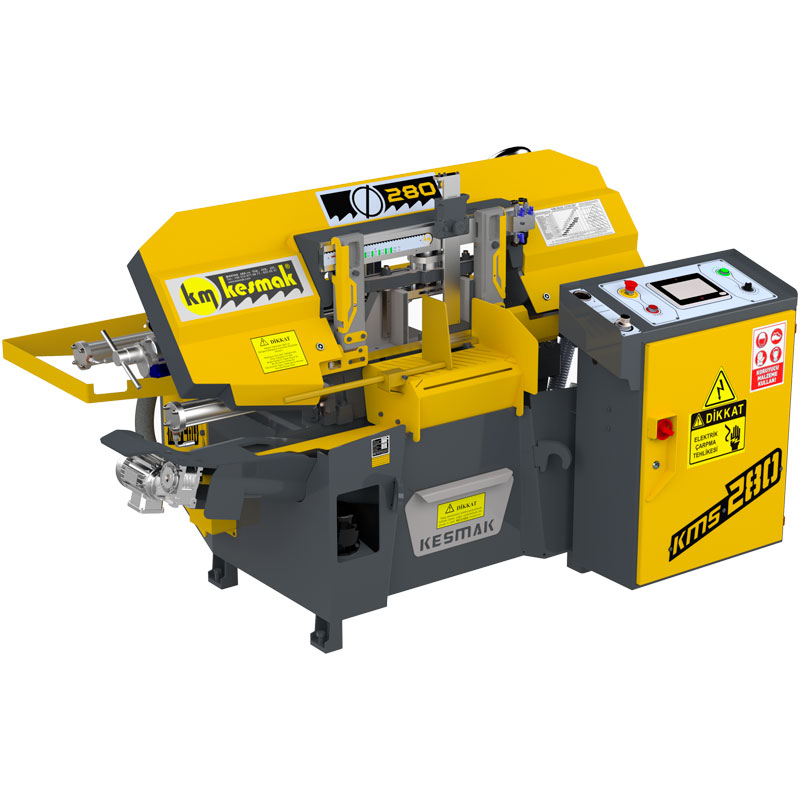

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
ОБРАБОТКА ЗАГОТОВОК
| Осуществление реза под углом и размер заготовки, мм | |||
| 90° | Max. вместимость пакетной резки | Min. вместимость пакетной резки | |
| Вид заготовки | |||
| 280 | 130 | 130 | |
| 270х270 | 130х130 | 130х130 | |
| 210х330 | 130х330 | 50х150 | |
ОБЛАСТЬ ПРИМЕНЕНИЯ
Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.
Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
Управление станком полностью идет с NC контроллера с сенсорным дисплеем (весь процесс резания, а также Память контроллера – 99 программ. |
|
|
Автоматические двойные подающие тиски работают на механизме – ШВП + сервомотор, это самый надежный, Точность подачи заготовки по длине ± 0,1 мм на 500 мм. Данный параметр успешно выдерживается, |
|
| Устройство измерения натяжения ленточного полотна (манометр). | |
| Конвейер для сбора стружки сокращает время простоя оборудования при необходимости. | |
| Система подачи СОЖ в зону резания. | |
| Щеточная система очистки ленточного полотна от стружки. | |
| Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна. | |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
| Комплект инструментов для обслуживания станка |
Ленточнопильное полотно | Рольганг 1 м. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
| Гидравлический прижим для пакетной резки. | |
| Лазерный указатель линии реза. |
