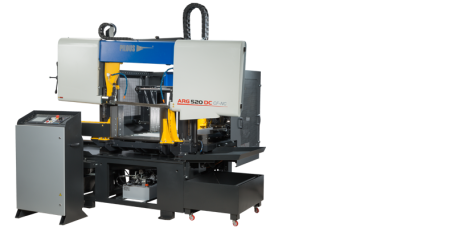

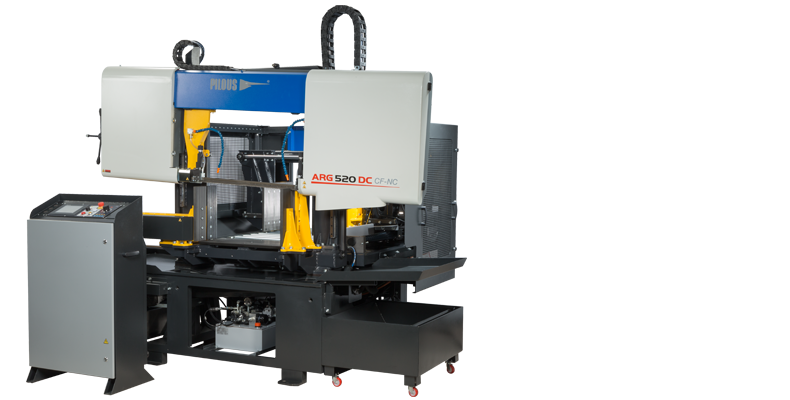

Станок ленточнопильный ARG 520 DC CF-NC Automat

Массивный автоматический станок портального исполнения для универсального использования в промышленном производстве в для серийного и беспрерывного пиления труднообрабатываемых материалов и заготовок большого сечения. Крайне жесткая конструкция пильной рамы, установленная на массивные колонны с линейными направляющими, все это позволяет достичь максимальной жесткости всей системы в целом и производить точное пиление в условиях серийного производства при пилении любых металлов и сплавов обрабатываемых резанием. В данной модели используется полотно с шириной 41 мм и толщиной 1.3 мм, представленное на рынке широкой номенклатурой, для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Станок оборудован системой подачи заготовок с сервоприводом (сервомотор с планетарным редуктором). Сервопривод и прецизионная шарико-винтовая пара позволят добиться максимальной точности подачи заготовки даже при пилении длинных деталей с большим числом перехватов подающих тисков. Предусмотрена возможность регулировки скорости подачи – 27, 42, или 50 мм/сек в зависимости от веса заготовки. Максимальное единичное перемещение подвижных тисков – 600 мм. Пульт управления оснащен большим цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка, позволяет записывать более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой. Предусмотрена возможность записи комментариев к каждой программе, например, номер чертежа или имя изделия. Предусмотрена возможность задания программ процессов резки для различного числа заготовок с разными размерами при беспрерывной работе. Станок может работать как в автоматическом и полу-автоматическом, так и в ручном режимах. Загрузочная зона станка оборудована жесткими роликами по всей ширине, для облегчения установки и перемещения крупных заготовок с большим весом. Надежная фиксация заготовки обеспечивается за счет наличия полноходных зажимных тисков с обеих сторон от реза. Подвижная направляющая связана с тисками, что обеспечивает максимально близкое ее расположение к резу. Перемещение направляющей также осуществляется по линейным направляющим. Сервопривод с ШВП оснащен планетарным редуктором, что гарантирует легкое перемещение даже самых тяжелых деталей. Для компенсации неровностей заготовки тиски имеют возможность самоцентрирования в зависимости от ее формы. Подвижные и неподвижные тиски в режиме работы раскрываются на 15 мм от материала, тем самым обеспечивают точную подачу без случайных смещений заготовки в процессе работы. Станок оснащен высокопроизводительной гидростанцией. Зажим тисков и опционально устанавливаемый верхний прижим, перемещение рамы в процессе резания и подъем в верхнюю позицию, зависящую от размера заготовки, осуществляется гидравлически. Предусмотрена возможность регулировки усилия зажима. Оба направляющих блока оснащены системой автоматической регулировки подачи в момент резания, что значительно повышает точность обработки и увеличивает срок службы инструмента. Высокие показатели производительности достигаются также вследствие использования частотного регулирования привода вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин. Крупногабаритная тумба и массивные узлы крепления рамы, большая поверхность загрузочной зоны стола делают работу станка абсолютно стабильной и точной даже при обработке очень крупных заготовок. На станке установлена яркая светодиодная подсветка зоны обработки.

• Для достижения максимальной точности подачи заготовки и реза, станок предназначен только для пиления под прямым углом;

• Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;

• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;

• Новая конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;

• Станок прост в использовании благодаря эргономическому размещению на поворотном пульте элементов управления (электрических и гидравлических).

Технические характеристики

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА

	Шкивы Из литья серого чугуна, подвержены высокоточной механической обработке, что сказывается на точности реза и износостойкости узла.
	Компоненты Все станки оснащены электроприводом, электрическими, электронными и гидравлическими компонентами от известных европейских производителей. Это гарантирует максимальную точность реза в сочетании с длительным сроком службы, как станков, так и ленточных полотен. Центральный склад запасных частей расположенный в г. Санкт-Петербург гарантирует оперативные поставки по всей территории РФ.
	Технологичная конструкция Фурнитура, провода и шланги технологически спрятаны в конструкцию пильной рамы.
	ЧПУ Эргономичная панель управления, большой сенсорный дисплей 10.2 дюйма производства Schneider electric. Позволяет просто и интуитивно управлять всеми функциями станка, а так же снимать статистику и просматривать журнал ошибок.
	Группа тисков NC. (№2) Жесткая конструкция тисков с линейными направляющими с двух сторон и наличие большой загрузочной поверхности. Сервопривод с прецизионной ШВП обеспечивает максимальную точность и скорость подачи, даже при отрезке заготовок большой длины. Оптимальный зажим заготовки при пилении реализован за счет использования длинноходных тисков, зажимающих заготовку, с обеих сторон от реза. Перемещение тисков происходит по линейным направляющим. Подвижная направляющая пилы перемещается синхронно с губками тисков, что обеспечивает минимальный зазор между направляющей и заготовкой и, как результат, высокую скорость и точность пропила. Перемещение блока также происходит по линейным направляющим.
	Гидравлическая станция. Все исполнительные механизмы с гидроприводом управляются и контролируются при помощи гидравлического блока, установленного внутри тумбы станка. Использование гидравлической станции в станке позволяет регулировать усилие зажима в тисках для обработки заготовок с различной жесткостью.
	Сервопривод Сервопривода с прецизионной ШВП обеспечивает максимальную точность и скорость подачи, даже при отрезке заготовок большой длины.
	Кожух Легко передвигаемый защитный кожух представляет свободный доступ к тискам.
	Выносной пульт управления Можно разместить удалённо от станка с любой стороны.
